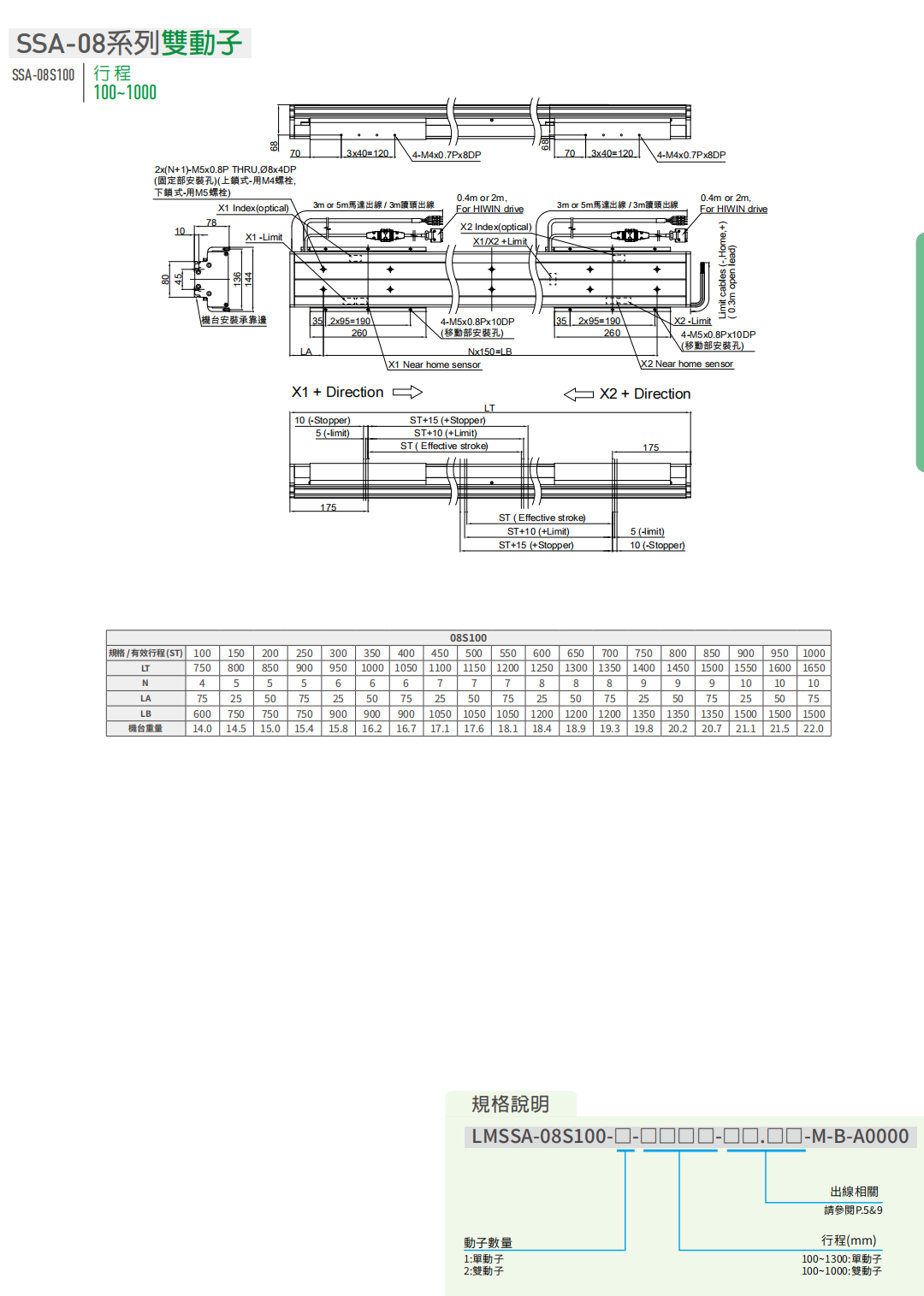

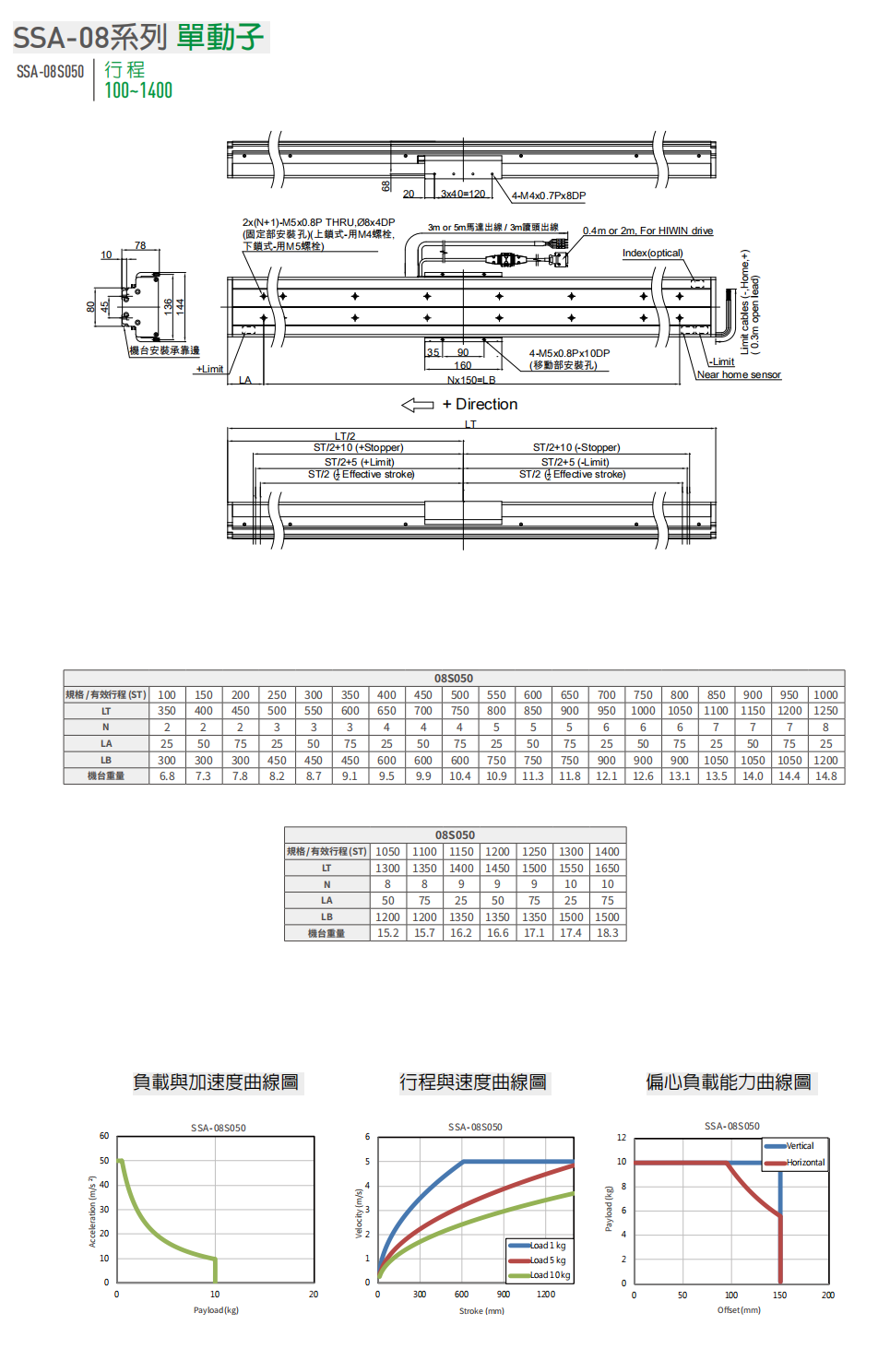

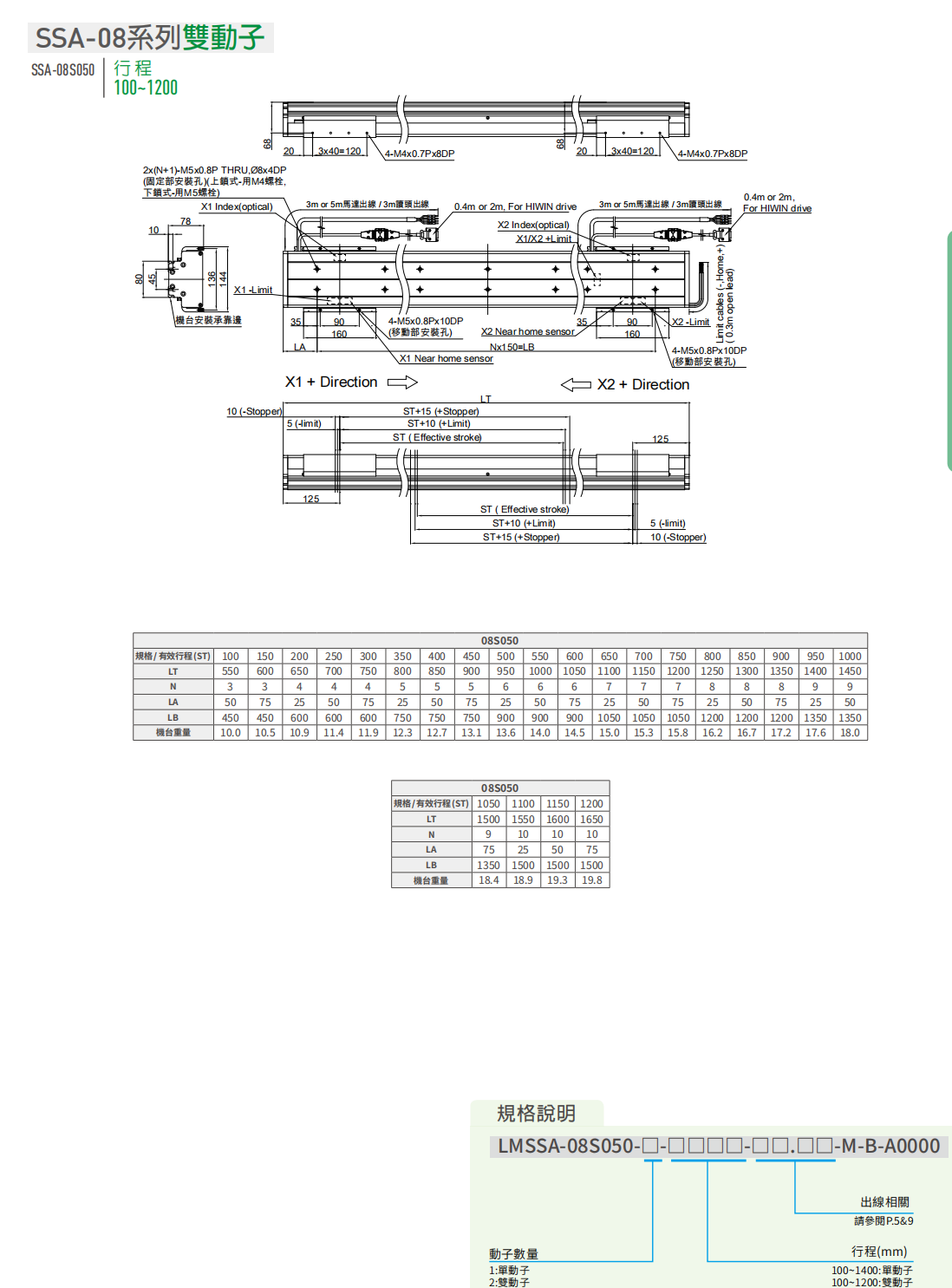

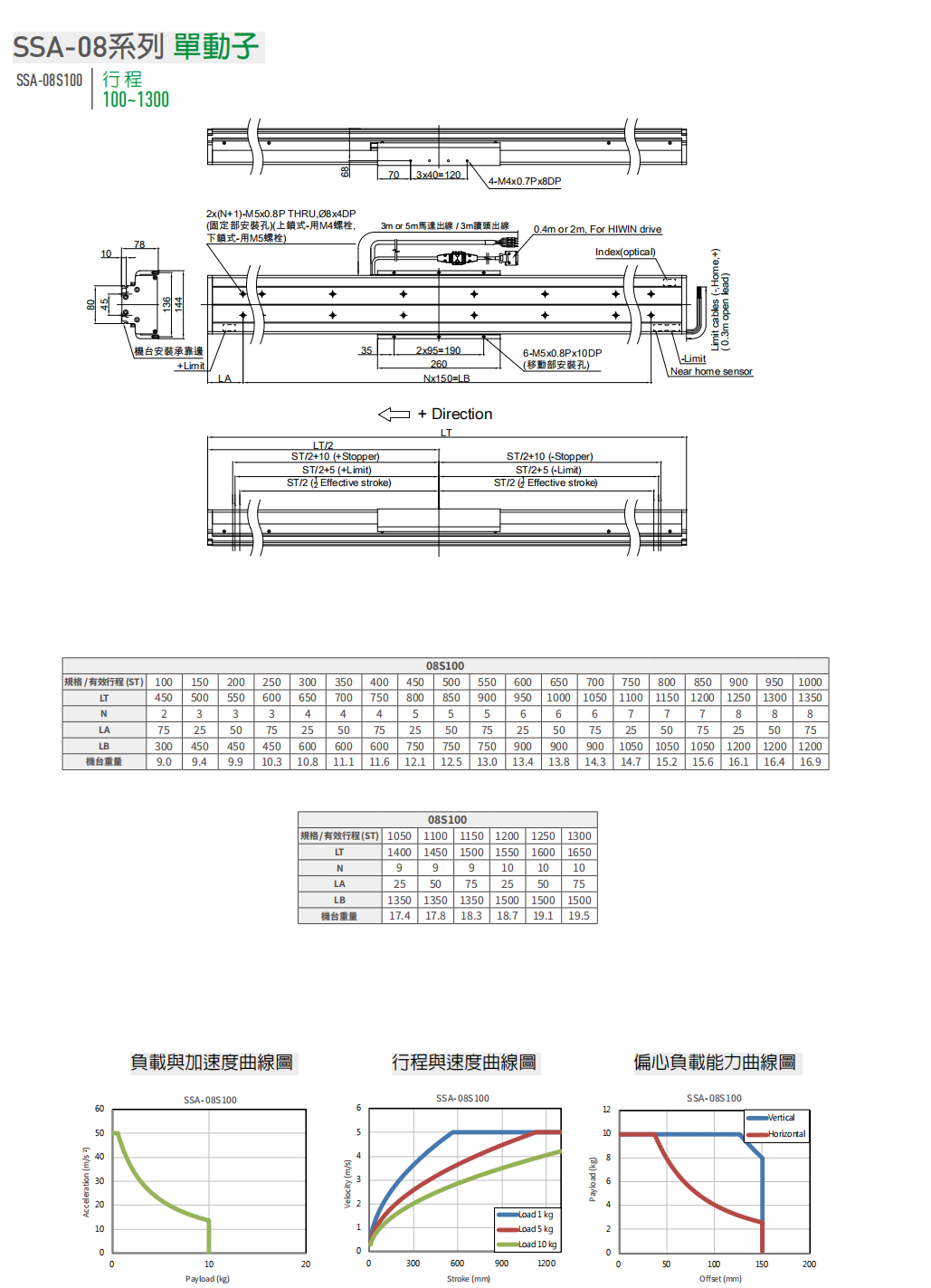

SSA-08系列

产品名称：SSA-08系列-全型号单轴直线电机
产品型号：SSA-08系列-全型号单轴直线电机
产品规格：SSA-08系列-全型号单轴直线电机

详细说明

↵

直线电机定位平台

大银提供多样化的定位平台，如单轴、X-Y双轴、桥式、龙门及X-Y-Z三轴直交机器人，以满足各种自动化应用的需求。多样化的定位平台已广泛应用在各个技术领域，如光学检测、雷射加工、胶材涂布、金属加工及其他自动化生产设备。丰富的规格及快速客制化的能力，能充分满足客户大量生产、缩短产品开发时程及严格使用环境等高规格的要求。

单轴定位平台：标准

HIWIN标准单轴定位平台提供快速、精确的定位，而线性马达直接驱动更可达到长行程的应用，若有防尘保护的需求，还有金属外盖以及防尘护套的选搭。

SSA单轴定位平台最大速度5000mm/s

LMC单轴定位平台空载最大加速度50m/s2

LMSA单轴定位平台空载最大加速度30m/s2

NPS单轴定位平台奈米级伺服跳动

SSA系列

HIWIN标准单轴定位平台提供快速、精确的定位，而线性马达直接驱动更可达到长行程的应用，若有防尘保护的需求，还有金属外盖以及防尘护套的选搭。

SSA特性说明

交期短

使用简单

高CP值

内含畅销机种驱动器

高加速度和速度，达到螺杆达不到的快速移动

可以支援长行程

可以做支援复数动子

铝挤底座：铝挤素材一体成形

上盖板：保护机台内部，高安全

端盖板：把手设计，好搬运

SSA直线电机应用产业：自动化，电子产业，半导体业，包装业

SSA有80.100.136 和180和200宽度系列

直线电机形式铁心式LMSA和无铁心U型LMC

最大速度5000mm/s

高解析度0.1μm

最佳重现精度±0.1μm

有效行程200mm-2700mm

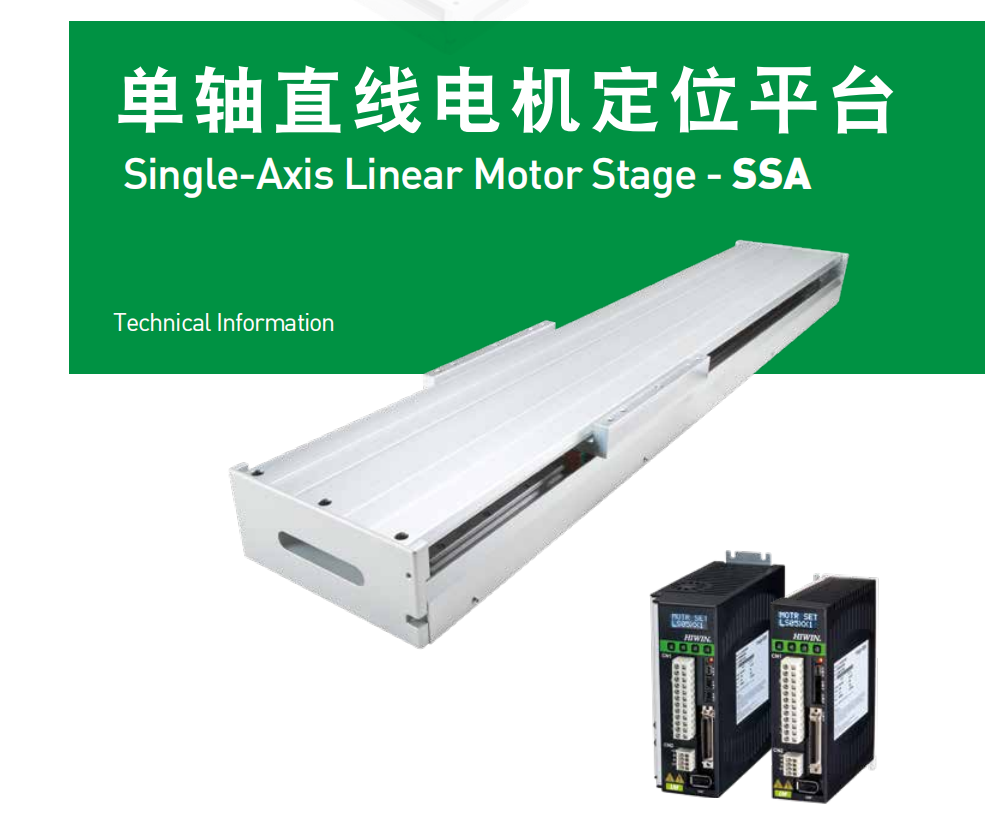

↵ 上银直线电机单轴定位平台：

內部结构说明
铁心式线马平台
●大推力密度线性马达俱有限空间内推力最大化,适合高动态响应
●高品质磁铁俱有耐温高\稳定佳优势。
●搭配E1驱动器速度涟波补偿功能可达到1%(10mm/s)以下之速度误差表现。

无铁心式线马平台
● 无铁心式动子惯量低，适合慢速扫描/量测应用。
● 双层高品质磁铁搭配磁路优化设计，磁场强度更集中。

单轴直线电机平台
推力增加33%、最快交期3天密封性更佳
直线电机平台+ E1高性能驱动器=速度涟波<1% @250mm/s
找电机角移动量<15um @50kg

上银直线电机单轴定位平台：

●复数动子提高生产效率
●搭配霍尔编码器更经济实惠
●搭配HIWIN驱动器更显优异表现

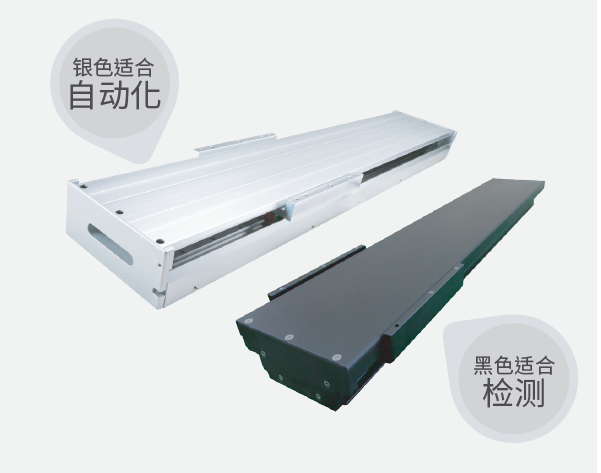

黑银双色选择
结构增强不怕重负载、密封性佳
HIWIN单轴直线电机平台具业界同级最窄宽度、最大推力高密封性适用于class 1000环境搭配E1高效能驱动器可实现低速度链波、免调适真龙门门双驱同动等特性。适合应用于高加减速高精度之点对点运动，龙门]双驱运动及曲线连续扫描运动。
SSA直线电机形式铁心式LMSA和无铁心U型LMC

最窄底部宽度80mm
最大瞬间推力2048N
最大速度5m/s
最大加速度10G
最佳重现精度+/-1um
有效行程200mm-2700mm

●高推力：同级别最高推力 ●窄边宽：同级别最窄底座
●高刚性结构：高乘载荷重 ●低速度涟波：补偿后速度涟波≦1%@250mm/s
●优异的龙控制：仅透过两台驱动器联机即可做真龙门控制
●追随误差小：加减速，追随误差≤0.02mm

上银直线电机单轴定位平台：

直线电机应用实例：
①3C自动化 AOI：   点对点快速移动               高重现精度±1um           搭配HIWIN驱动器达到真龙门同动功能
②晶圆搬运自动化：多动子匀速运动，确保晶圆行走稳定。
③高速取放装置：多动子高响应运动，大幅增加产能及稳定品质。
④高速检测/量测设备：透过龙门双驱达到快速精确定位效果。
⑤高效组装/点胶多工位自动化：多动子同步工作，大幅增加产能及空间利用率。
⑥锂电池行业：高密封性    防止激光造成粉尘异物入侵     高加减速      追随误差≤0.02mm迭片     更有效率
⑦SMT高速贴片机：整体尺寸小    双工位更显效率      高加速度≧3.5G     快速整定≤10ms
⑧长行程喷绘机：大负载速度≧ 3m/s     加速度≧2G      搭配HIWIN驱动器达到匀速段速度波动优化
