产品中心
MG系列
- 产品名称：上银MGN9H MGW9H导轨
- 产品型号：MGN9H MGW9H导轨
- 产品规格：MGN9H (四方型）MGW9H（法兰型）
详细说明

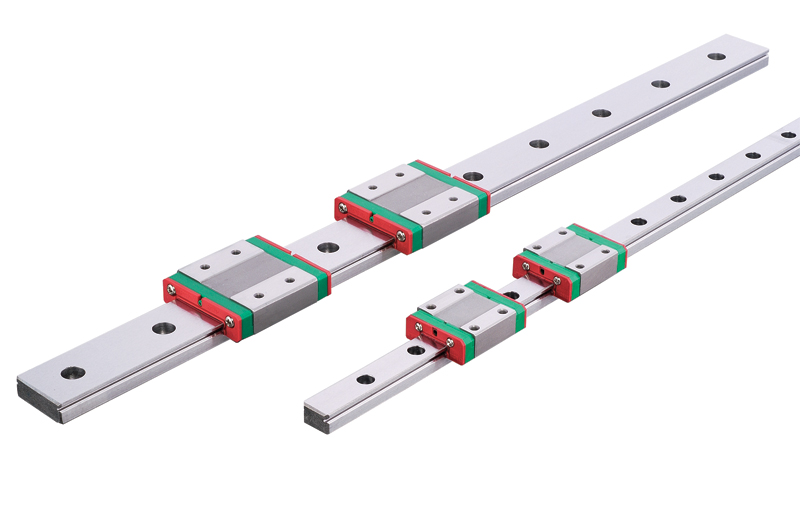

上银微型导轨MGN9-H / MGW9-H
MGN系列小型直線导轨之特点
1. 体积小、轻量化，特別适合小型化设备使用。
2. 採用哥德型四點接触設計，可承受各方向負荷，具备剛性強，精度高等特性。
3. 有钢珠保持器设计，在精度允許下具备互換性。
MGW小型宽幅直线导轨之特点
1. 加宽导轨之設計大幅提升力矩負荷能力，可单軸使用。
2. 哥德型四點接触設計，可承受各种方向之负荷并具有高剛性之特点。
3. 滑块裝有微小型保持钢丝，取下滑块钢珠也不會脫落。
应用范围
MGN/MGW系列应用范围包括:半导体制造设备、印刷电路板IC組裝设备、医疗设备、机器手臂、精密量測仪器、辦公室自动化设备、其它小型直线滑动裝置。
产品规格型号
非互換性型及互換性型兩种直线导轨，两者規格尺寸相同，主要差异点在于互換性型之滑块、导轨可单出互換使用，较便利，但其組合精度无法达到非
互換性型之精度需求，不過由于HIWIN在制造上有良好的尺寸控制及严格的品质要求，互換性型之組合精度目前已达到一定的水准，對不需配對安裝直
线导轨的客戶而言，是一項很好的选择。产品型号主要标明系列、尺寸、型式、精度等級、預壓等規格要求，以利订货时双方对产品的确认。
精度等級
M GN及MGW系列小型导轨的精度，分为普通、高、精密級共三級，客戶可依设备精度需求选用适合精度。
(1) 非互換性直线导轨精度
組合高度H量測是以滑块上部基准面中心位置为准，組合寬度N量測是以滑块側边基准面中心位置为准。
(2) 互換性直线导轨精度
互換性直线导轨精度在滑块組裝于单支导轨之成对高及宽度精度，同非互換性直線導軌精度，但若組裝与不同支导轨上，因导轨高度誤差，其成對高及
宽度精度，比非互換性直线导轨精度稍微逊色，而行走平行度精度則同非互換性直线导轨之精度
(3) 行走平行度精度

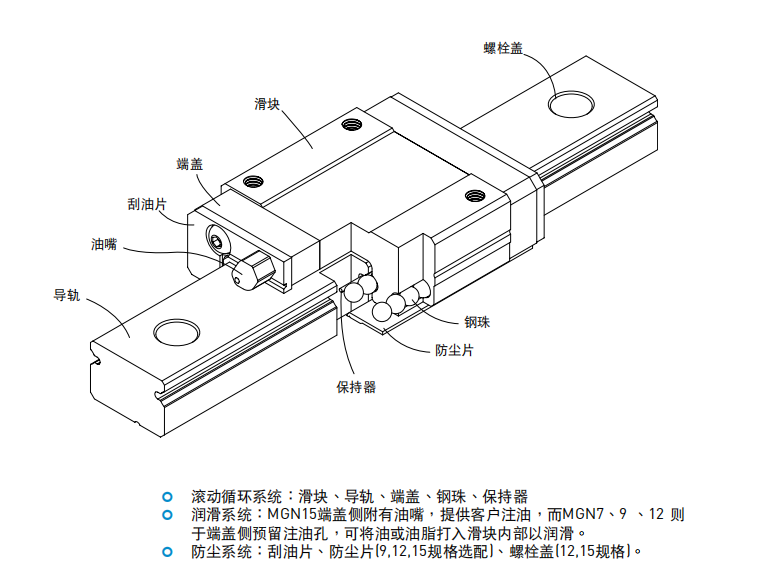

导轨C對A、D對B之行走平行度与导轨精度、长度有关，預压力MGN/MGW 系列提供普通间隙、无預压、轻預压三种預壓力。防尘配備标准防尘配備滑
块兩端裝有刮油片，以阻隔粉尘或杂质进入滑塊內部，而影响直线导轨寿命及精度。防尘片是裝在滑块底部，以防止粉尘或杂质从滑块底部间隙进入滑
块內部，客户若欲选用防尘片，可于型号後面加 +U 代码。規格5、7滑块至底部承靠面间隙 (H1) 很小，并不提供加裝防尘片，然規格9、12与15有提供
防尘片选用。客户在选用防尘片时，需注意滑块间隙 (H1) 变小，當有側边承靠面使用时，側边承靠面之高度，不可大於间隙值(H1)，以避免滑塊在运行
时干涉到側边承靠面
详情咨询：18825528049 吴小姐 （微信同号）
