QE系列

产品名称：QE系列-静音式低组装型滚珠直线导轨
产品型号：QE系列
产品规格：QEH四方型 QEW 法兰型

详细说明

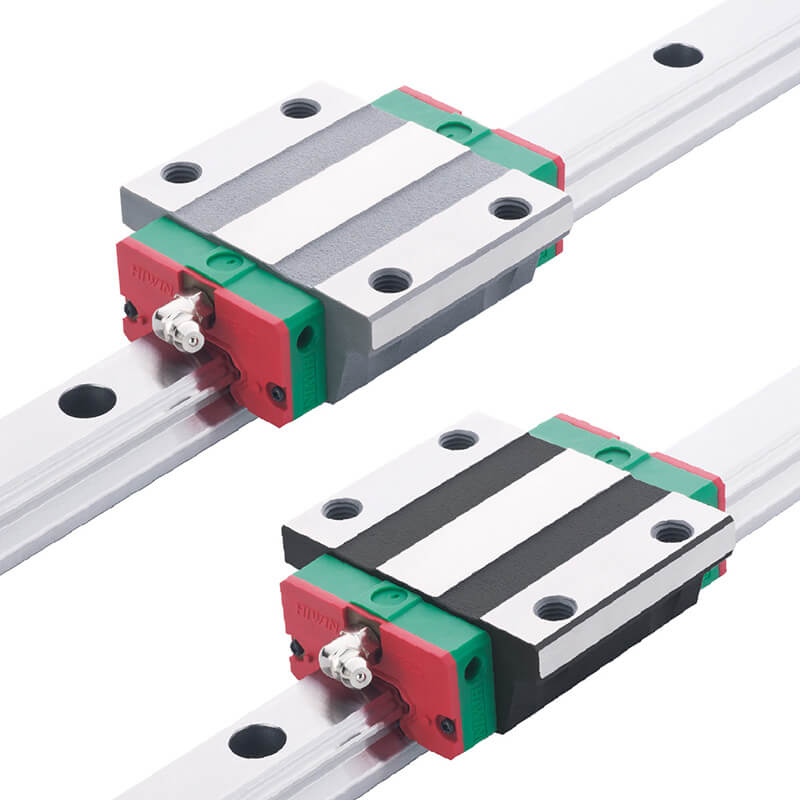

HIWIN QE 系列静音式低组装型直线导轨

HIWIN QE系列靜音式低組裝型滾珠直線導軌，乃基於四列式單圓弧牙型接觸設計，降低組合高度與縮短滑塊長度，非常適合高速自動化產業機械及空間

要求的小型設備使用。採用SynchMotionTM技術的QE系列直線導軌搭載具儲油功能的專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽

命與潤滑效率。具有更廣泛的產業應用性，更適用於高速、寧靜與低發塵需求的高科技產業。

QE系列產品規格說明

QE系列分為非互換性及互換性兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可單

出互換使用，較便利，但其組合精度無法達到非互換型所擁有的超高精度等級。不過由於HIWIN在製造上有良好

的尺寸控制及嚴格的品質要求，互換性型之組合精度目前已達到一定的水準，對不需配對安裝直線導軌的客戶而

言，是一項很好的選擇。QE系列與 EG 系列導軌共用，客戶無需為了選用靜音式產品而重新設計安裝尺寸，

如此更加提升了QE系列的應用性與可互換性

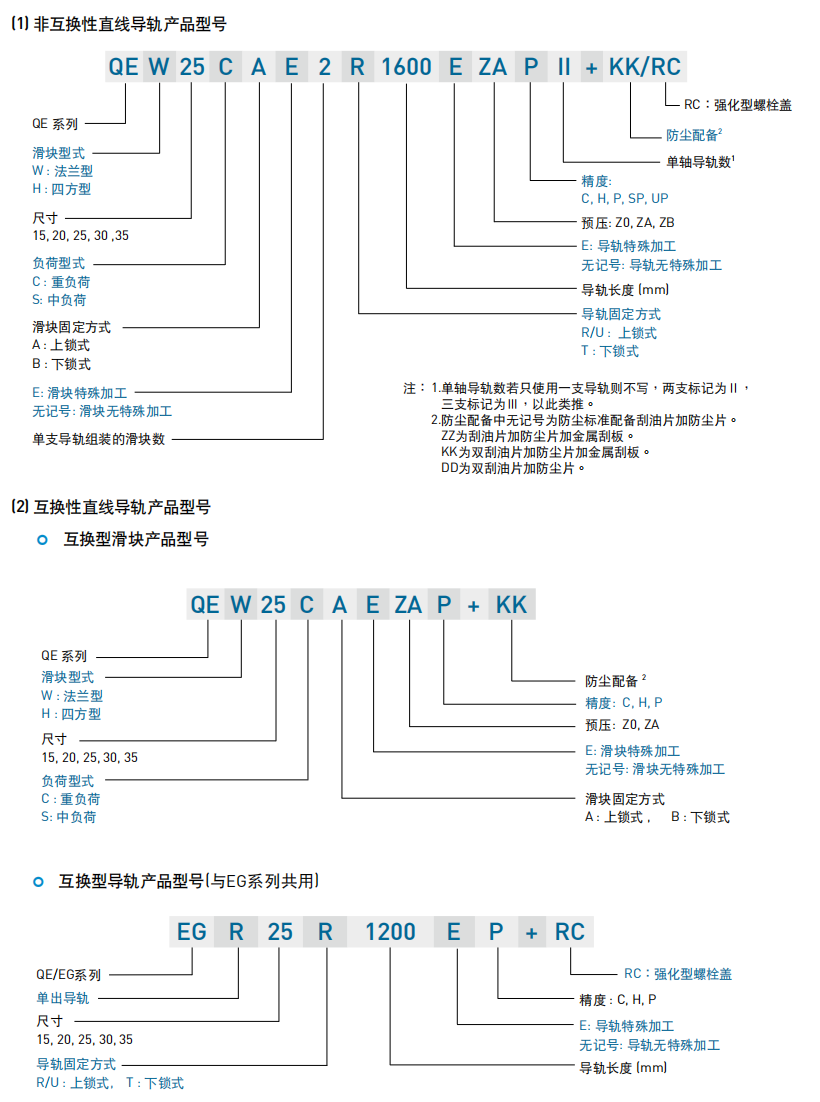

型号尺寸

（1）QEH-CA (四方型重负荷） QEHSA （四方型中负荷）

QEH15SA QEH15CA QEH20SA QEH20CA

QEH30SA QEH30CA QEH35SA QEH35CA

（2）QEW-CA (法兰型重负荷） QEW-SA（法兰型中负荷）

QEW15SA QEW15CA QEW20SA QEW20CA

QEW30SA QEW30CA QEW35SA QEW35CA

(3) QEW-CB (法兰型重负荷下锁式） QEW-SB（法兰型中负荷下锁式）

QEW15SB QEW15CB QEW20SB QEW20CB

QEW30SB QEW30CB QEW35SB QEW35CB
