- 产品名称：HG系列-重负荷弄滚珠直线导轨
- 产品型号：HG系列
- 产品规格：HGH四方型 HGL四方型（低） HGW法兰型
详细说明

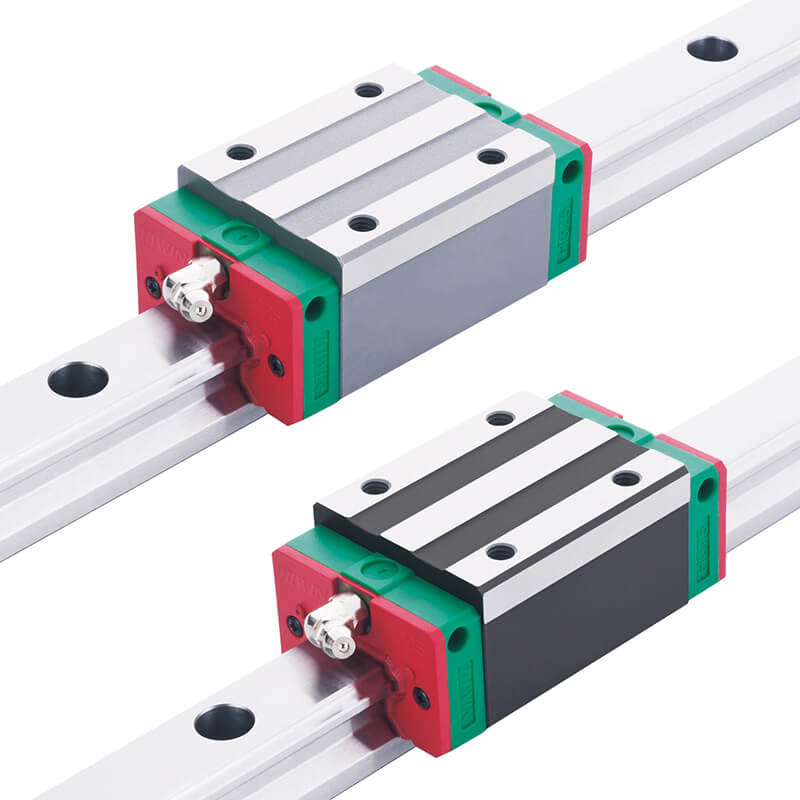

HIWIN HG 系列 滚珠式直线导轨
特征
HG系列直线导轨，为四列式单圆弧牙型接触直线导轨，同时整合优化结构设计之重负荷精密直线导轨，相较于其他之直线导轨提升了负荷与刚性能力；
具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的要求。高速度、高负荷、高刚性与高精度化概念已成为未来全世
界工业产品发展的趋势，HG系列直线导轨，即为基于此理念开发之产品。
应用
机械加工中心、射出机、工具机、冲床、精密加工机、自动化装置、重型切削机床、运输设备、大理石切割机、量测仪器、磨床
产品规格说明
HG系列分为非互换性及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无
法达到非互换性型之超高精度，不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求，互换性型之组合精度目前已达到一定的水平，对不需配
对安装直线导轨的客户而言，是一项很好的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求，以利订货时双
方对产品的确认。

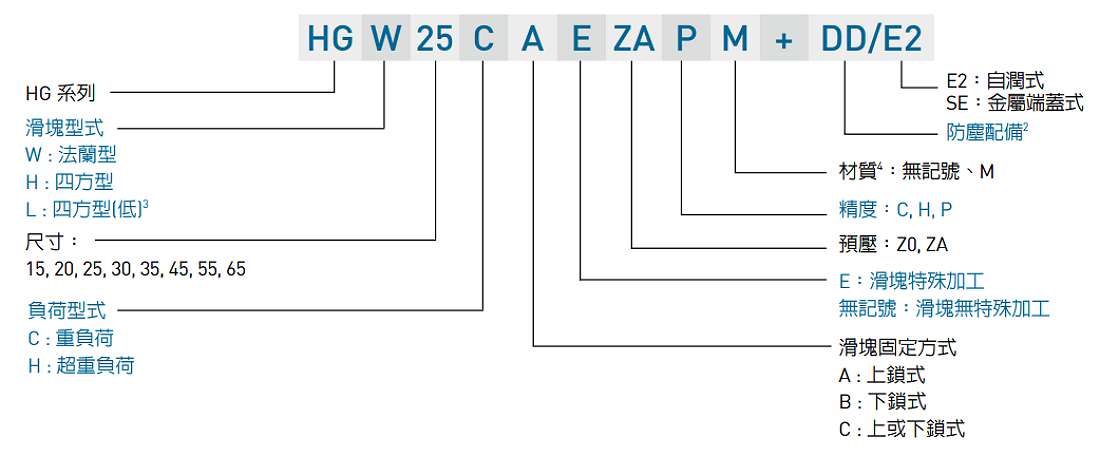

(1) 非互换性直线导轨产品型号

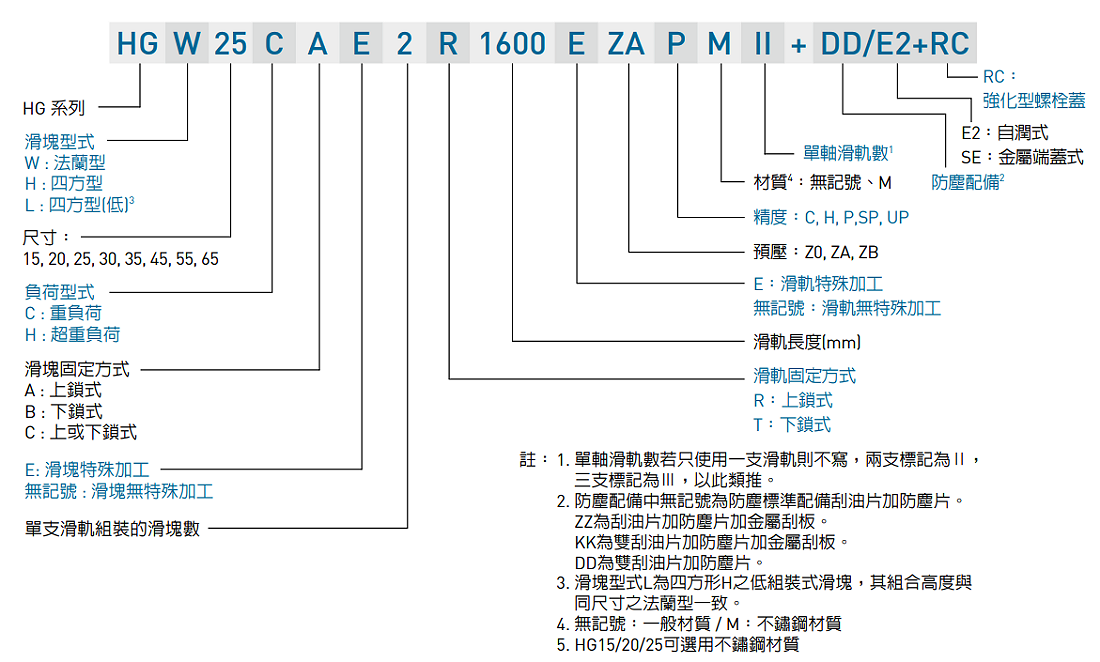

(2) 互换性直线导轨产品型号

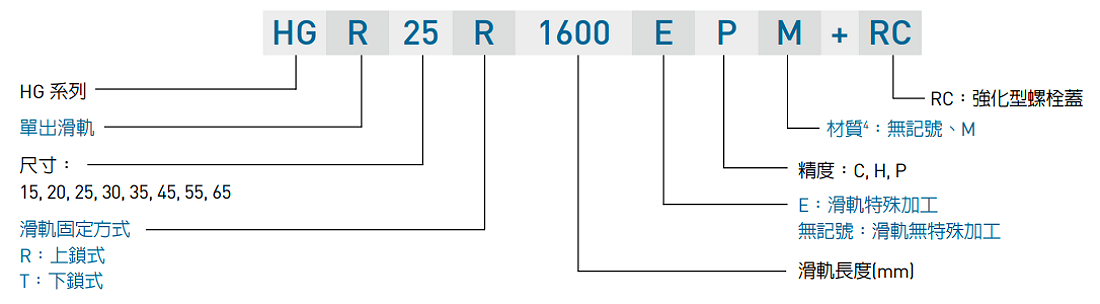

互换型滑轨产品型号

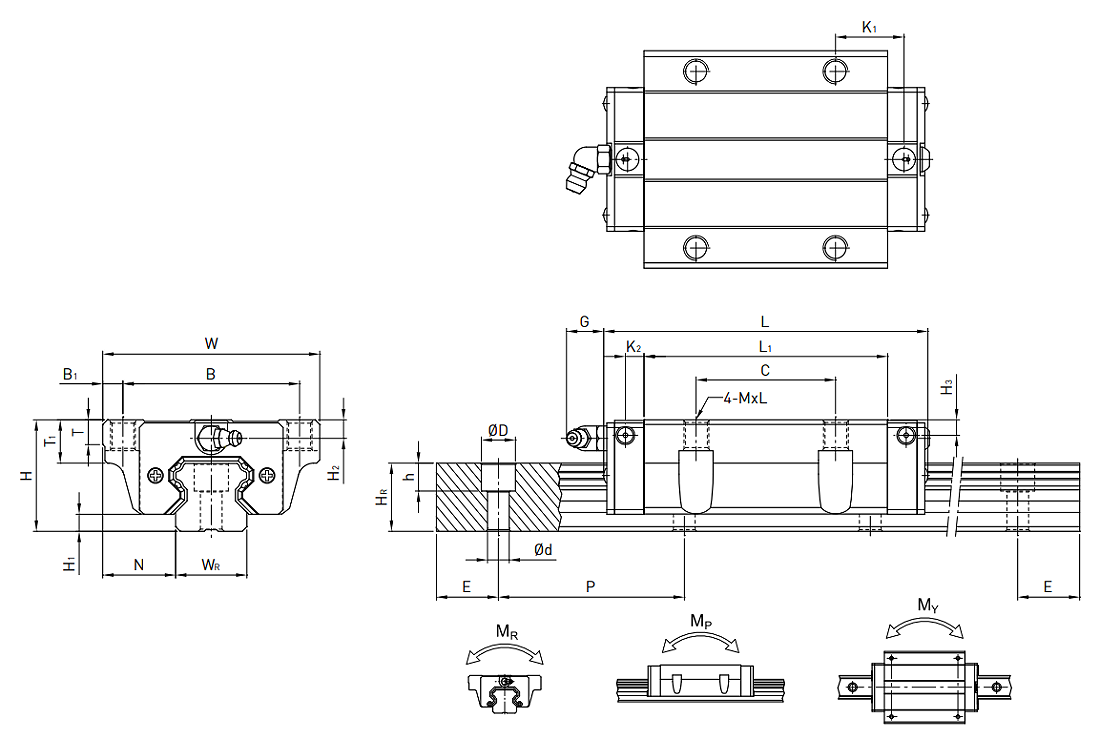

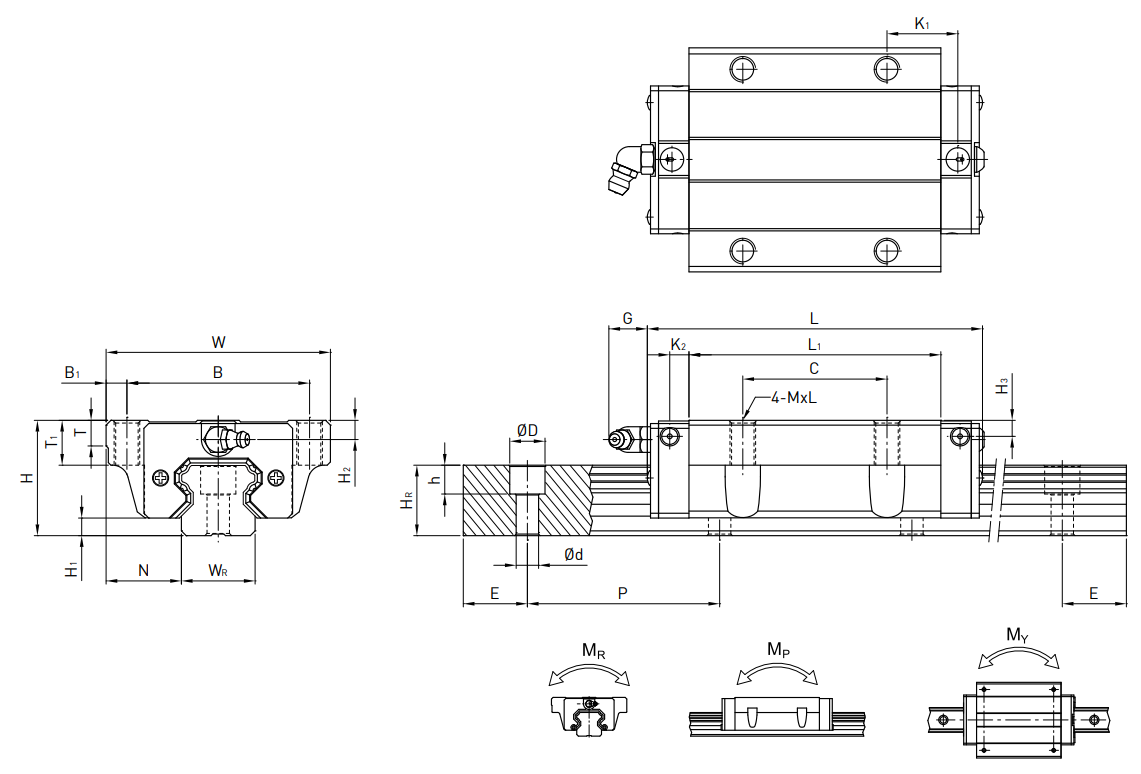

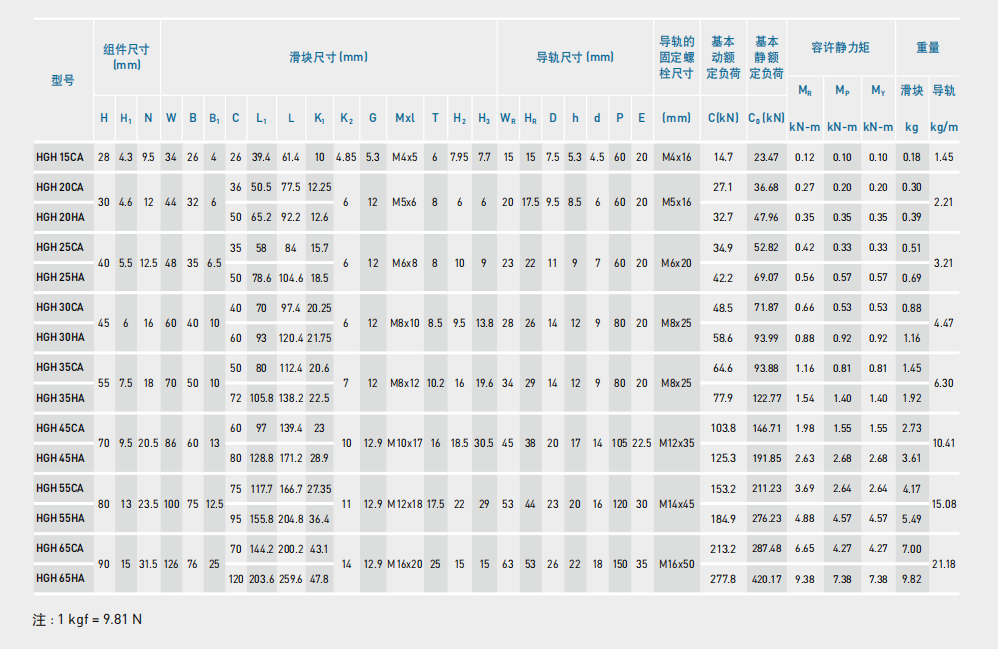

HGH-CA / HGH-HA

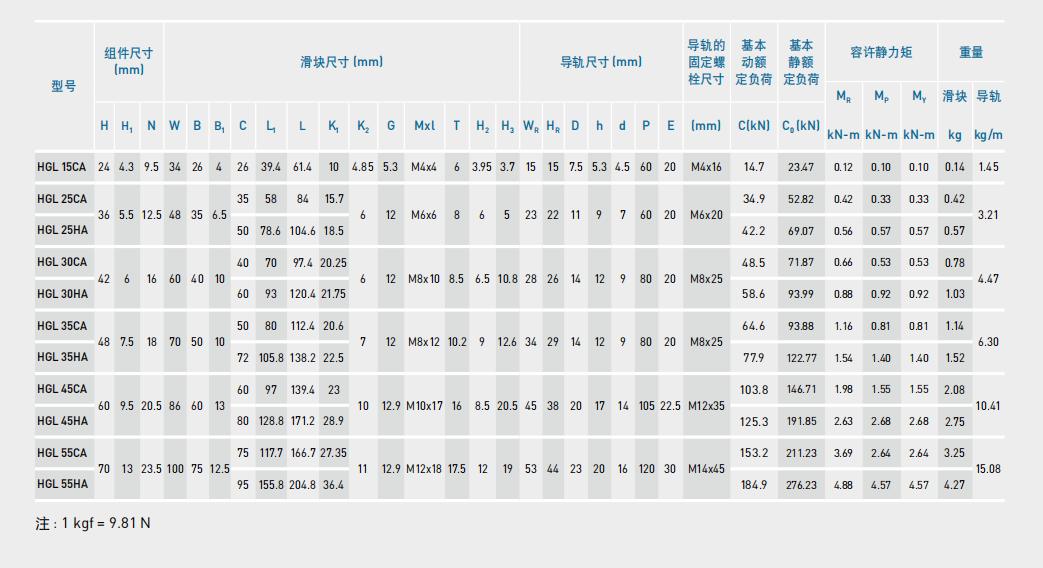

HGL-CA / HGL-HA

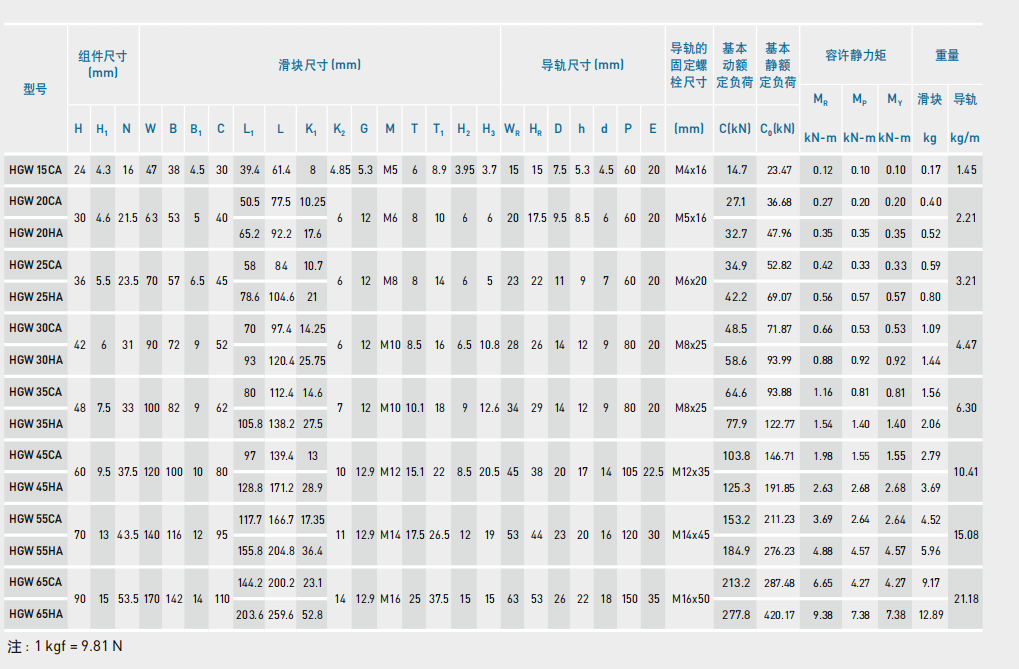

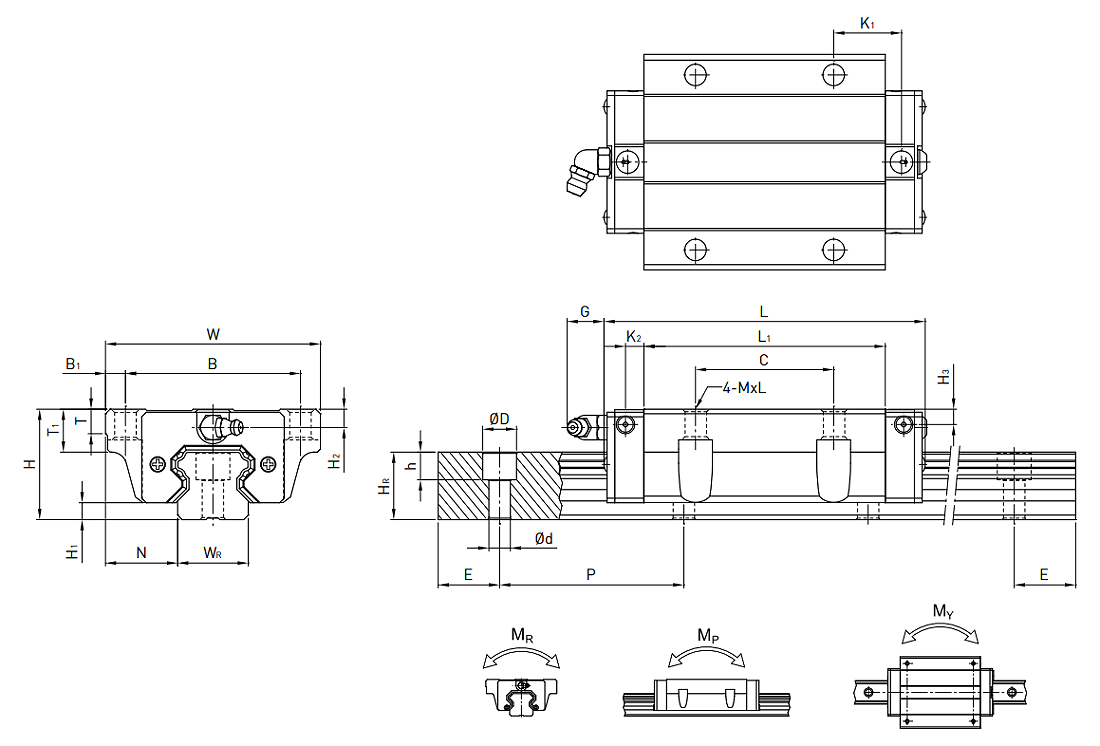

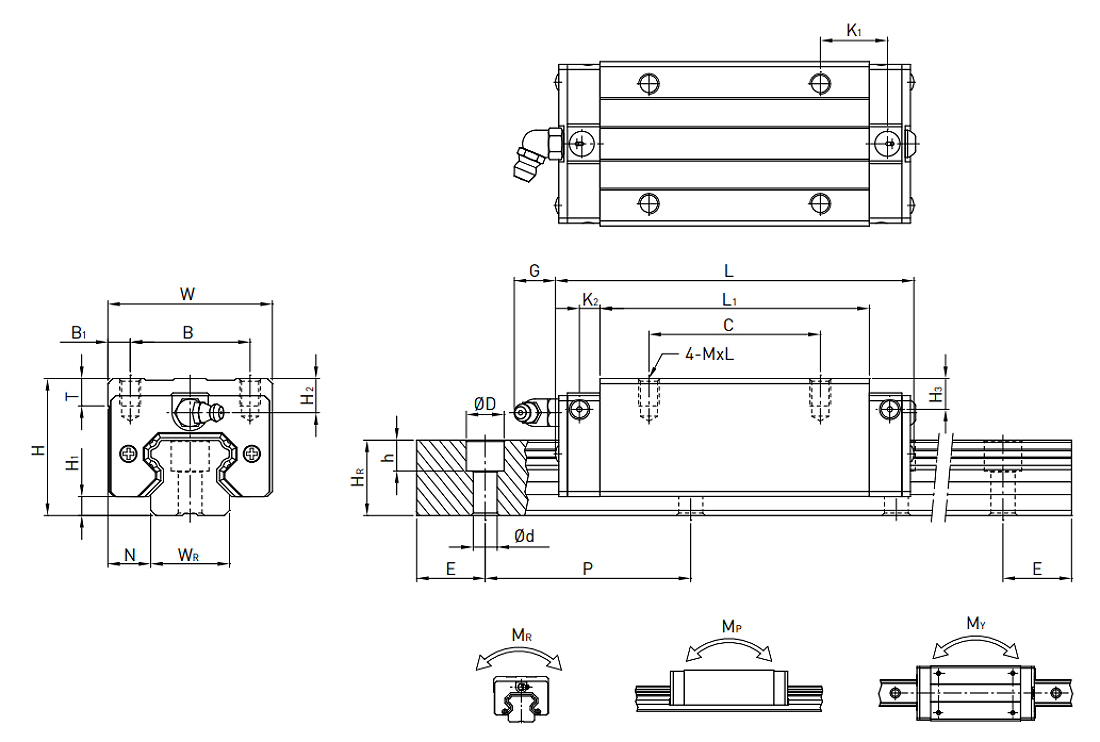

HGW-CA / HGW-HA

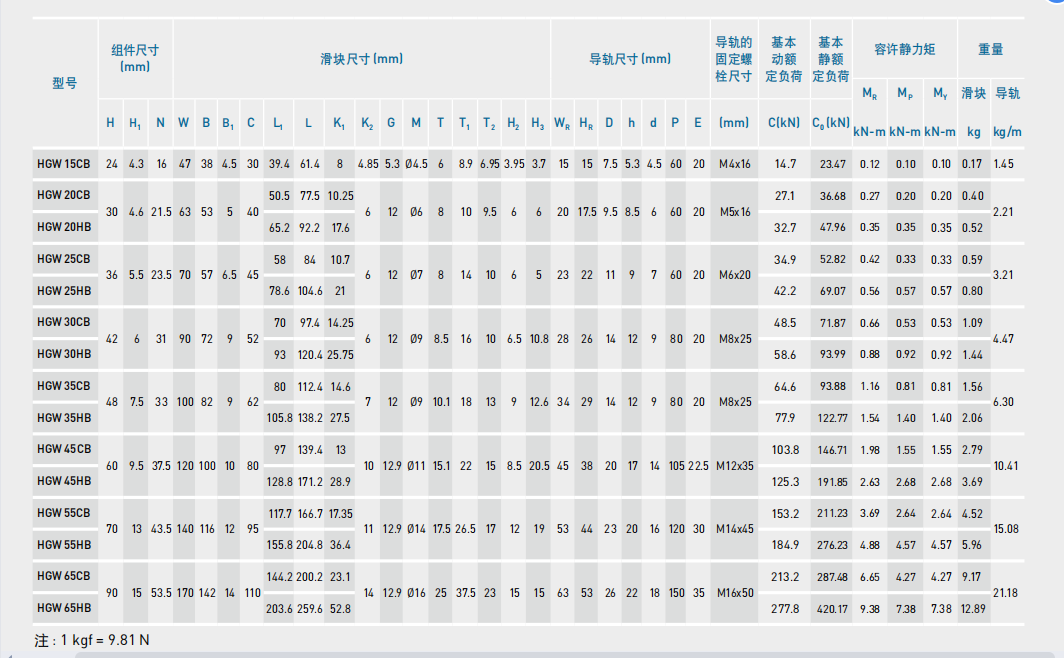

HGW-CB / HGW-HB

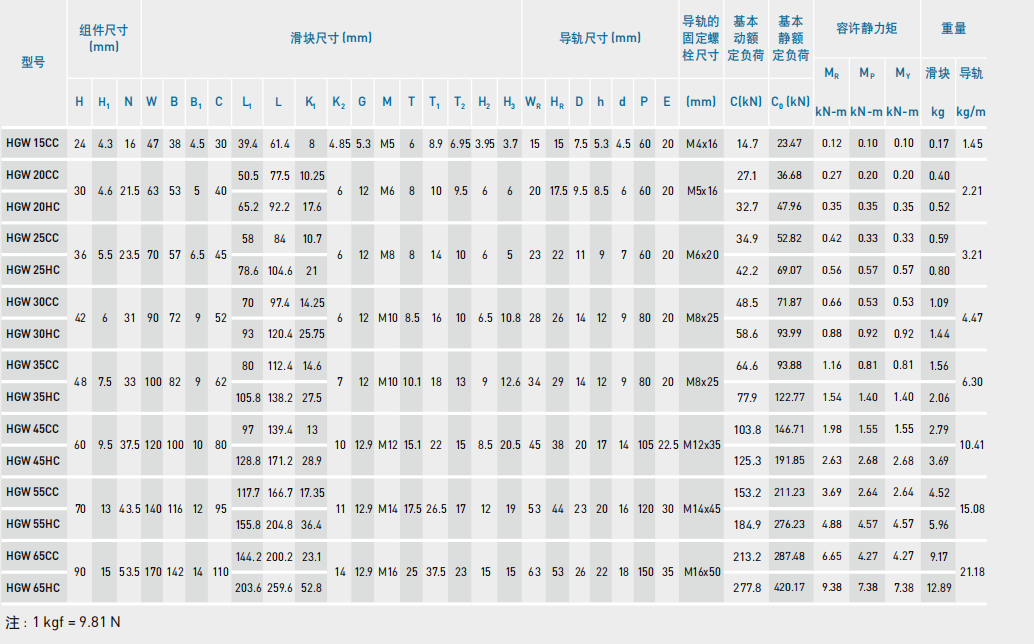

HGW-CC / HGW-HC
安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高度過高則會干涉滑塊。故如果能依照建
議要求安裝面肩部，安裝精度不良即可排除。
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭力值鎖裝配螺絲。
