MG系列

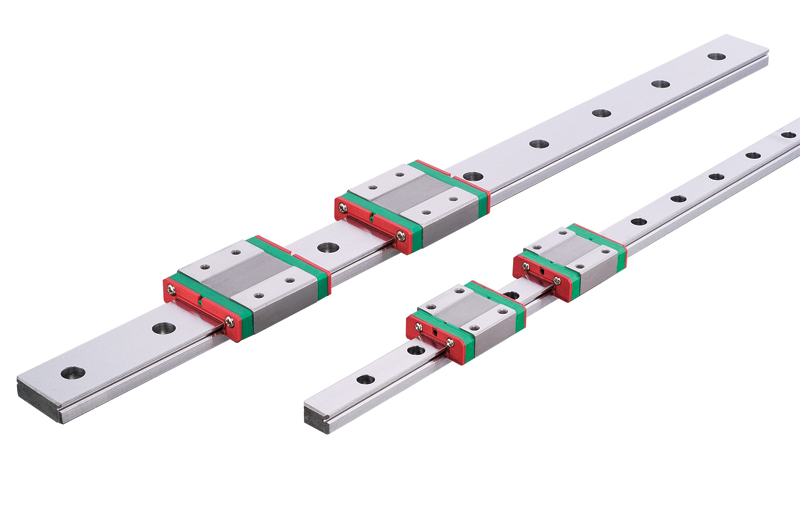

产品名称：MG微小型滚珠直线导轨
产品型号：MGN
产品规格：MGN7C

详细说明

MG系列微小型滾珠直線導軌

型号规格： MGN 四方型 MGW 法兰型

（1）MGN3C MGN3H MGN5C MGN7C MGN7H MGN9C

MGN9H MGN12C MGN12H MGN15C MGN15H

（2）MGW3C MGW5C MGW5CL MGW7C MGW7H MGW9C

MGW9H MGW12C MGW12H MGW15C MGW15H

MGN系列小型直線导轨之特点

1. 体积小、轻量化，特別适合小型化设备使用。

2. 採用哥德型四點接触設計，可承受各方向負荷，具备剛性強，精度高等特性。

3. 有钢珠保持器设计，在精度允許下具备互換性。

MGW小型宽幅直线导轨之特点

1. 加宽导轨之設計大幅提升力矩負荷能力，可单軸使用。

2. 哥德型四點接触設計，可承受各种方向之负荷并具有高剛性之特点。

3. 滑块裝有微小型保持钢丝，取下滑块钢珠也不會脫落。

应用范围

MGN/MGW系列应用范围包括:半导体制造设备、印刷电路板IC組裝设备、医疗设备、机器手臂、精密量測仪器、辦公室自动化设备、其它小型直线滑动裝置。

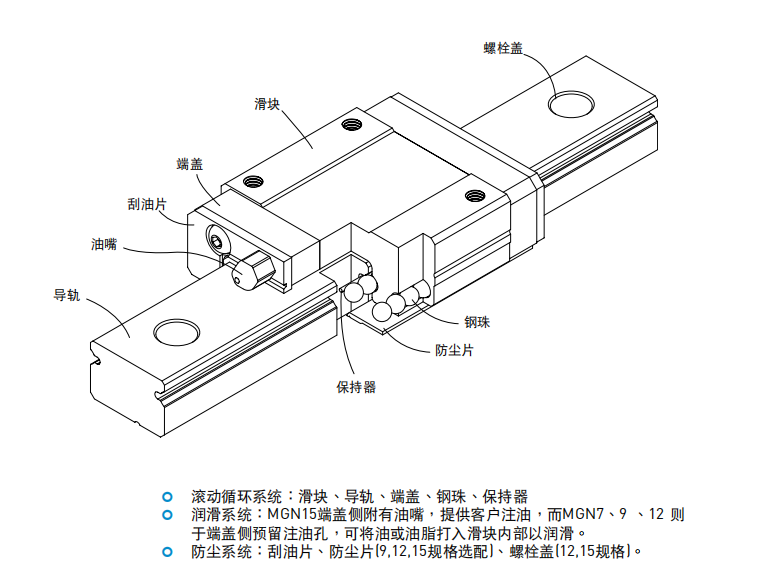

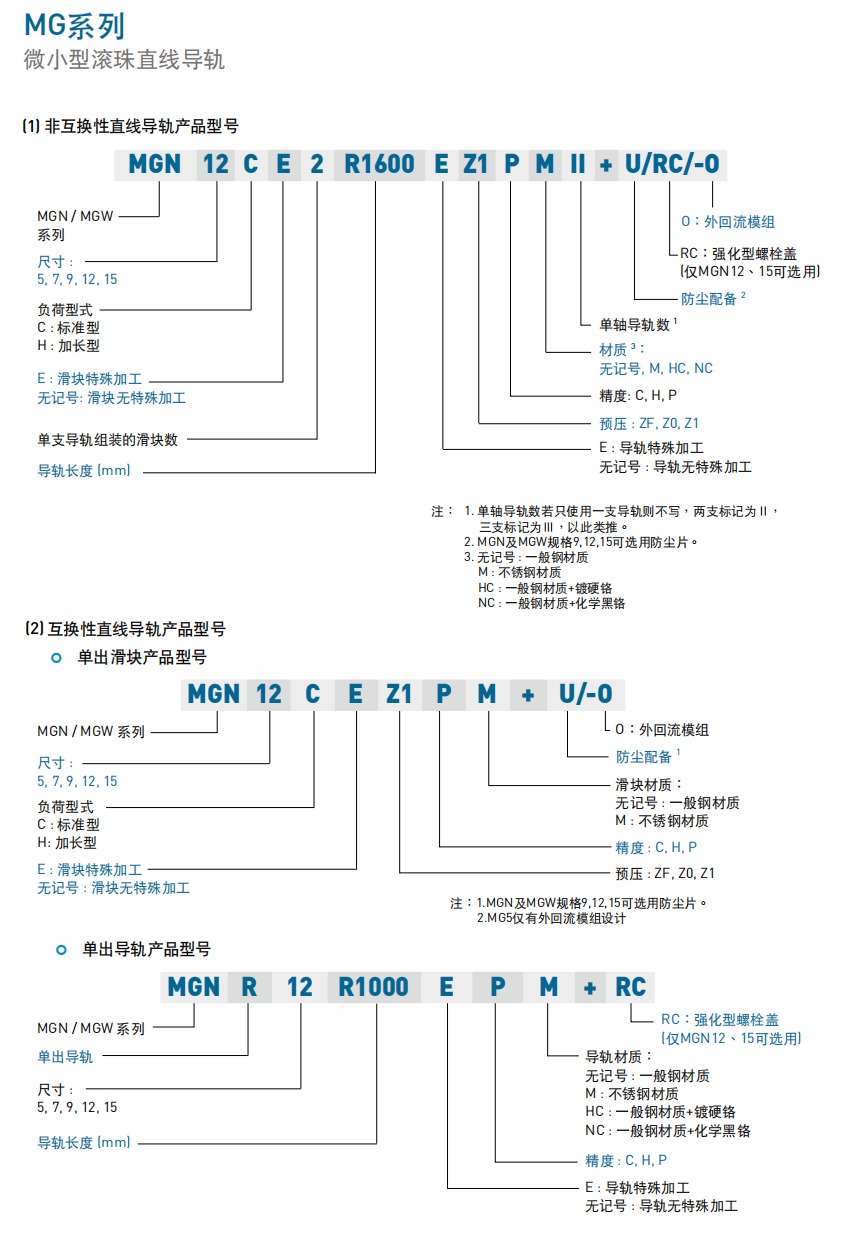

产品规格型号

非互換性型及互換性型兩种直线导轨，两者規格尺寸相同，主要差异点在于互換性型之滑块、导轨可单出互換使用，较便利，但其組合精度无法达到非

互換性型之精度需求，不過由于HIWIN在制造上有良好的尺寸控制及严格的品质要求，互換性型之組合精度目前已达到一定的水准，對不需配對安裝直

线导轨的客戶而言，是一項很好的选择。产品型号主要标明系列、尺寸、型式、精度等級、預壓等規格要求，以利订货时双方对产品的确认。

精度等級

M GN及MGW系列小型导轨的精度，分为普通、高、精密級共三級，客戶可依设备精度需求选用适合精度。

(1) 非互換性直线导轨精度

組合高度H量測是以滑块上部基准面中心位置为准，組合寬度N量測是以滑块側边基准面中心位置为准。

(2) 互換性直线导轨精度

互換性直线导轨精度在滑块組裝于单支导轨之成对高及宽度精度，同非互換性直線導軌精度，但若組裝与不同支导轨上，因导轨高度誤差，其成對高及

宽度精度，比非互換性直线导轨精度稍微逊色，而行走平行度精度則同非互換性直线导轨之精度

(3) 行走平行度精度

导轨C對A、D對B之行走平行度与导轨精度、长度有关，預压力MGN/MGW 系列提供普通间隙、无預压、轻預压三种預壓力。防尘配備标准防尘配備滑

块兩端裝有刮油片，以阻隔粉尘或杂质进入滑塊內部，而影响直线导轨寿命及精度。防尘片是裝在滑块底部，以防止粉尘或杂质从滑块底部间隙进入滑

块內部，客户若欲选用防尘片，可于型号後面加 +U 代码。規格5、7滑块至底部承靠面间隙 (H1) 很小，并不提供加裝防尘片，然規格9、12与15有提供

防尘片选用。客户在选用防尘片时，需注意滑块间隙 (H1) 变小，當有側边承靠面使用时，側边承靠面之高度，不可大於间隙值(H1)，以避免滑塊在运行

时干涉到側边承靠面
