产品中心
EG系列

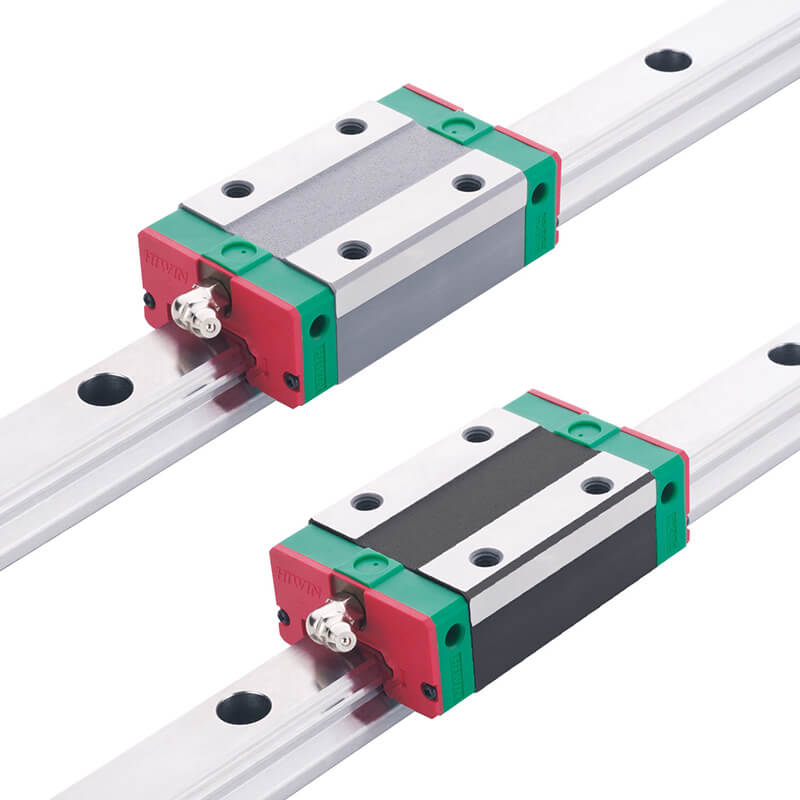

- 产品名称：上银EGW35CA EGW35SA 导轨
- 产品型号：EGW35CA EGW35SA 导轨
- 产品规格：EGW35CA EGW35SA
详细说明

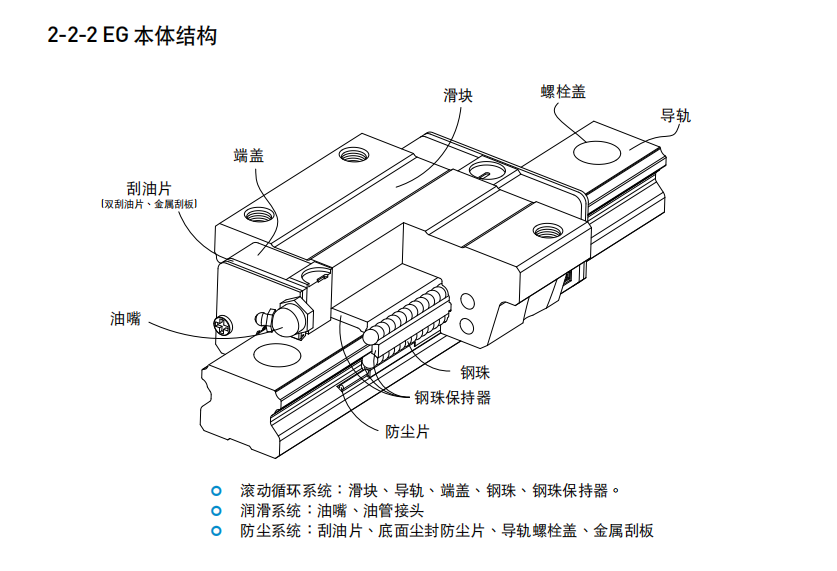

EG 系列―低組裝型滾珠直線導軌
系列直线导轨特點
EG系列使用四列钢珠承受负荷設計，使其具备高剛性、高負荷的特性，同时具备四方向等负载特色、及自动调心的功能，可吸收安裝面的裝配誤差，得
到高精度的訴求；加上降低組合高度及縮短滑块长度，非常适合高速自動化产业机械及空間要求的小型设备使用。 滑块上设有钢珠保持器以防止钢珠脫
落，此设计不但方便客戶安裝直线导轨，当取下滑块时亦不會有钢珠脫落的情形发生，且在精度允許下具备互換性。
产品規格說明
EG系列分为非互換性及互換性型兩种直线导轨，兩者規格尺寸相同，主要差异点在于互換性型之滑块、导轨可单独互換使用，较便利，但其組合精度无
法达到非互換性型之超精密級以上的精度，不过由于HIWIN互換性型之組合精度目前已达到一定的水准，对不需配對安裝直线导轨的客戶而言，是一項
便利的选择。直线导轨的产品規格型号主要标明直线导轨尺寸、型式、精度等級、預压等規格要求，以利订货时双方对产品的确认
4 EG 系列型式
(1) 滑块型式
HIWIN提供法兰型及四方型兩种直线导轨。
(2) 导轨型式
除了一般上锁式螺栓孔导轨外，HIWIN亦提供下锁式螺丝孔导轨，方便客戶安裝使用。
5 精度等級
EG系列直線导轨的精度，分为普通、高、精密、 超精密、超高精密級共五級，客戶可依设备精度需求选用精度。
6 預壓力
(1) 預壓力定义
預压力是預先給与钢珠负荷力，亦即加大钢珠直径，利用钢珠与珠道之间负向间隙給与預压，此举能提高直线导轨的剛性及消除间隙；提高預压力可增
加直线导軌剛性。但小規格建 议异用轻預压以下預压，以避免因預壓选用过重降 低其使用寿命。
(2) 預压等級
EG 系列直线导轨提供三种标准預压，可依据用途选择适当預压力。油嘴位置依客戶需要在滑块前端或后端裝上油嘴以供手動打油，EG系列特別在端盖側
边預留側油孔位置安裝油嘴(一般為直油嘴)，提供側向打油，側向打油的位置建议在非側基准边，但若有特殊需要亦可放在側基准边。客戶如有上述側向
打油需求请与我們联络。EG系列在端盖頂端亦預留上油孔位置，客戶若欲从端盖上方供油，須使用直徑0.8mm的金属针以預热的方式，在指定位置將上
油孔穿通，再將密封环安裝于凹处即可，避免使用锁头穿通上油孔，碎屑有汙染油道的危險。使用接管方式自動供潤滑油脂之直线导轨，則可依連接管
型式選用安裝油管接頭。
（1）润滑頻率
每运行100km，或每3至6個月确认一次油脂。
(2) 润滑油
建议使用油黏滯力約為32~150cSt之润滑油润滑直线导轨，客戶可先跟我們说明需要使用油润滑，出貨之后直线导轨將不會对入润滑油脂。
防尘配备
(1) 标准防尘配备代码
若有下列防尘配备需求時，请于产品型号后面加注代码。
(2)防尘配備說明
● 刮油片及底部防尘片
阻止加工铁屑或尘粒进入滑块里面，破坏珠道表面而降低直线导轨寿命。
● 双层刮油片
加倍刮屑效果，即使在重切削加工环境中，异物完全被排除于滑块外。
● 金属刮板
可隔离高溫铁屑或加工火花，并排除大体积杂质。
安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直线导轨时必須注意安裝面肩部的狀況是否适当，如倒角過大，凸出的地方易造成直线导轨精度不良，而高度过高則會干涉滑块。故如果能依照建
议要求安裝面肩部，安裝精度不良即可排除。
详情咨询：18825529049 吴小姐（微信同号）
