QH系列

产品名称：QH系列-静音式重负荷型滚珠直线导轨
产品型号：QH系列
产品规格：QHH 四方型 QHW 法兰型

详细说明

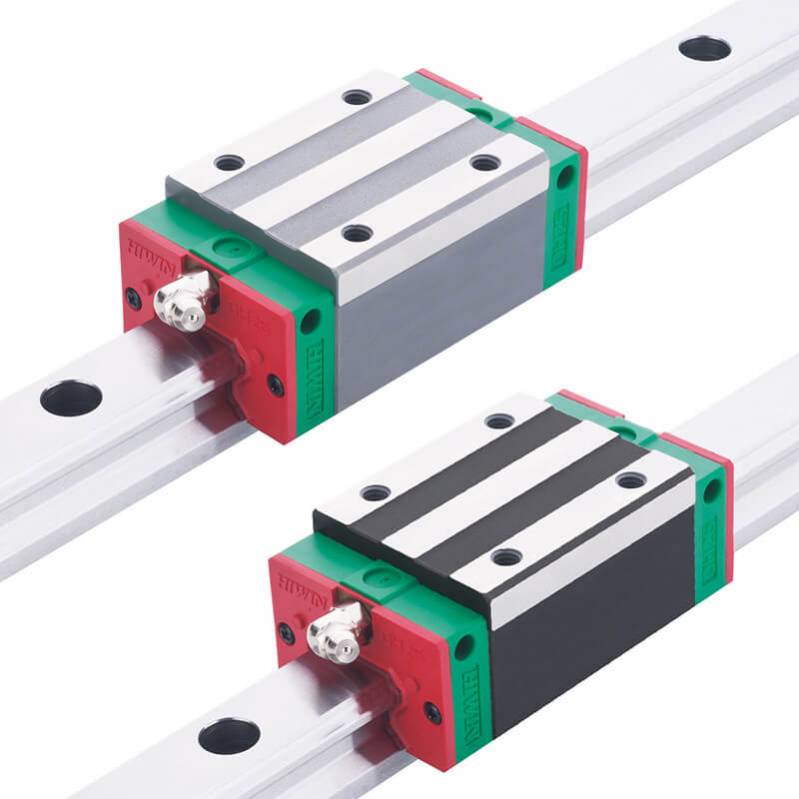

HIWIN QH 系列静音式重负荷型直线导轨

HIWIN QH系列靜音式直線導軌，乃基於四列式單圓弧牙型接觸設計，為提升競爭優勢，而積極研發之高性能直線導軌。採用SynchMotionTM技術的

QH系列直線導軌搭載具儲油功能的專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。採用SynchMotionTM技術的QH系

列直線導軌具有更廣泛的產業應用性，更適用於高速、寧靜與低發塵需求的高科技產業。

QH系列產品規格說明

QH系列分為非互換性及互換性兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可單出互換使用，較便利，但其組合精度無法

達到非互換型所擁有的超高精度等級。不過由於HIWIN在製造上有好的尺寸控制及嚴格的品質要求，互換性型之組合精度已達到一定的水準，對不需配

對安裝直線導軌的客戶而言，是一項很好的選擇。QH系列與 HG 系列導軌共用，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了

QH系列的應用性與可互換性

(1) 低噪音設計

利用同步聯結器可使滾珠均勻等間隔的排列，滾珠與滾珠間的相互撞擊金屬聲消失，尖銳的高頻聲音強度有效降

低(見右下圖)。總和的聲音強度與舊有系列比較在各個速度域有效降低約5分貝

(2) 自潤設計無須添油

專利的同步聯結器在中間的間隔部設計有儲油的空間，可供給鋼珠在運行時潤滑之需要，且在經過方

向迴轉部時，能夠將潤滑油均勻的補充於儲油空間內，繼續均勻潤滑鋼珠，所以補充潤滑油的頻率可

有效的減少。

在出廠前添加高性能的鋰皂基油脂，在0.2倍的動額定負荷下，可持續使用超過4000公里的壽命里程而不產生疲勞破壞。所

以在出廠時即添加高性能的潤滑油脂，在一般極輕負載使用下無需進行維護，即可確保其壽命年限。

(3) 提升運動平順度

傳統不具同步聯結器之直線導軌開始運行時，負荷側的鋼珠會先運動，再推擠方向迴轉部與無負荷側內的鋼珠，造成連鎖的來回碰撞，使得摩擦阻力變

動起伏劇烈。而採用SynchMotionTM技術的QH系列直線導軌由於具有同步聯結器，將同一循環內的所有鋼珠串聯在一起，所以當滑塊開始運動時，所

有鋼珠幾乎同時啟動，且鋼珠間並無來回的碰撞，在保持一定的運動慣性下，摩擦阻力的變動幅度能有效的減少。

(4) 高速設計

同步聯結器的間隔部設計可使滾珠與滾珠之間的相互摩擦消失，且HIWIN之專利設計使得滾珠與同步聯結器之間為環形線接觸，進而有效降低摩擦阻

力，使得SynchMotionTM靜音式直線導軌具有卓越的高速性能。

QH系列

靜音式重負荷型滾珠直線導軌

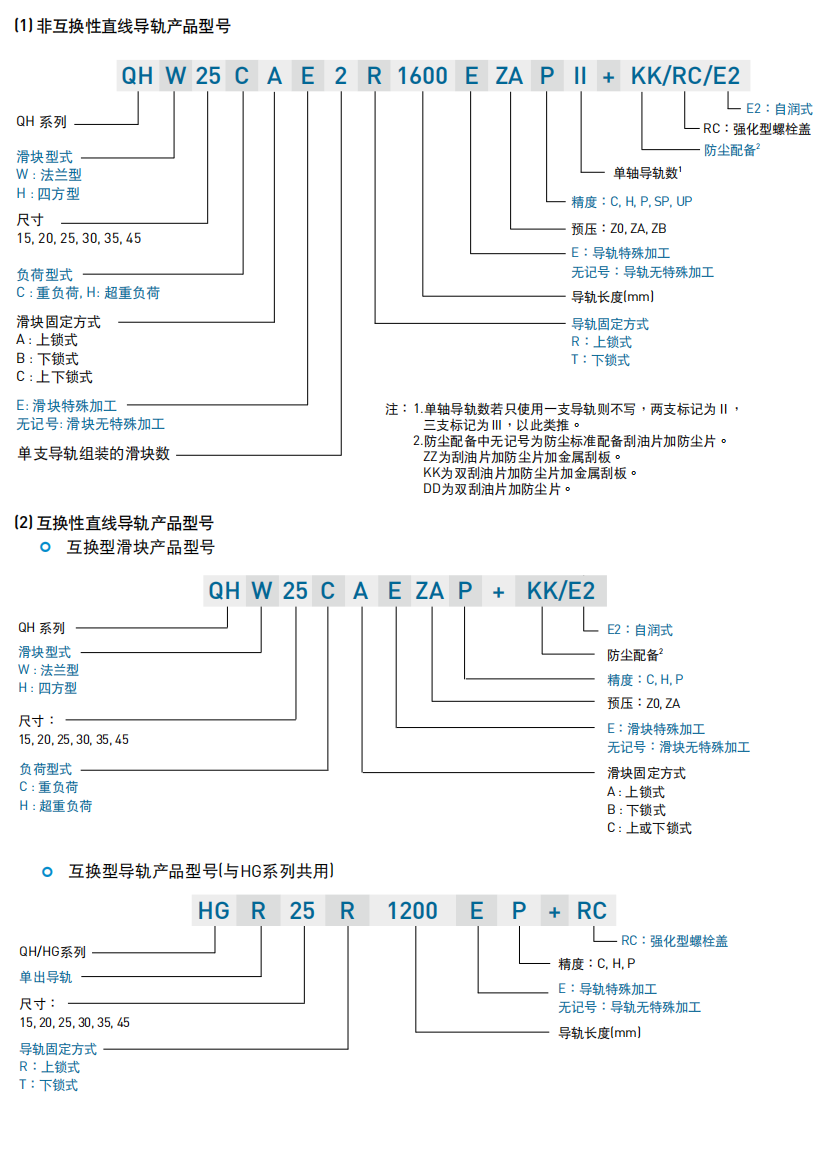

型号尺寸

（1）QHH-CA (标准四方型） QHH-HA（加长四方型）

QHH15CA QHH20CA QHH20HA QHH25CA QHH25HA QHH30CA

QHH30HA QHH35CA QHH35HA QHH45CA QHH45HA

（2）QHW-CA（标准法兰型） QHW-HA（加长法兰型）

QHW15CA QHW20CA QHW20HA QHW25CA QHW25HA QHW30CA

QHW30HA   QHW35CA QHW35HA QHW45CA QHW45HA

（3）QHW-CB（法兰型重负荷下锁式） QHW-HB（法兰型超重负荷下锁式）

QHW15CB QHW20CB QHW20HB QHW25CB QHW25HB QHW30CB

QHW30HB   QHW35CB QHW35HB QHW45CB QHW45HB

（4）QHW-CC（法兰型重负荷上下锁式） QHW-HC（法兰型超重负荷上下锁式）

QHW15CC QHW20CC QHW20HC QHW25CC QHW25HC QHW30CC

QHW30HC   QHW35CC QHW35HC QHW45CC QHW45HC
