SSA-13系列
- 产品名称：LMSSA-136S100-1-1250
- 产品型号：LMSSA-136S100-1-1250
- 产品规格：LMSSA-136S100-1-1250
详细说明
↵

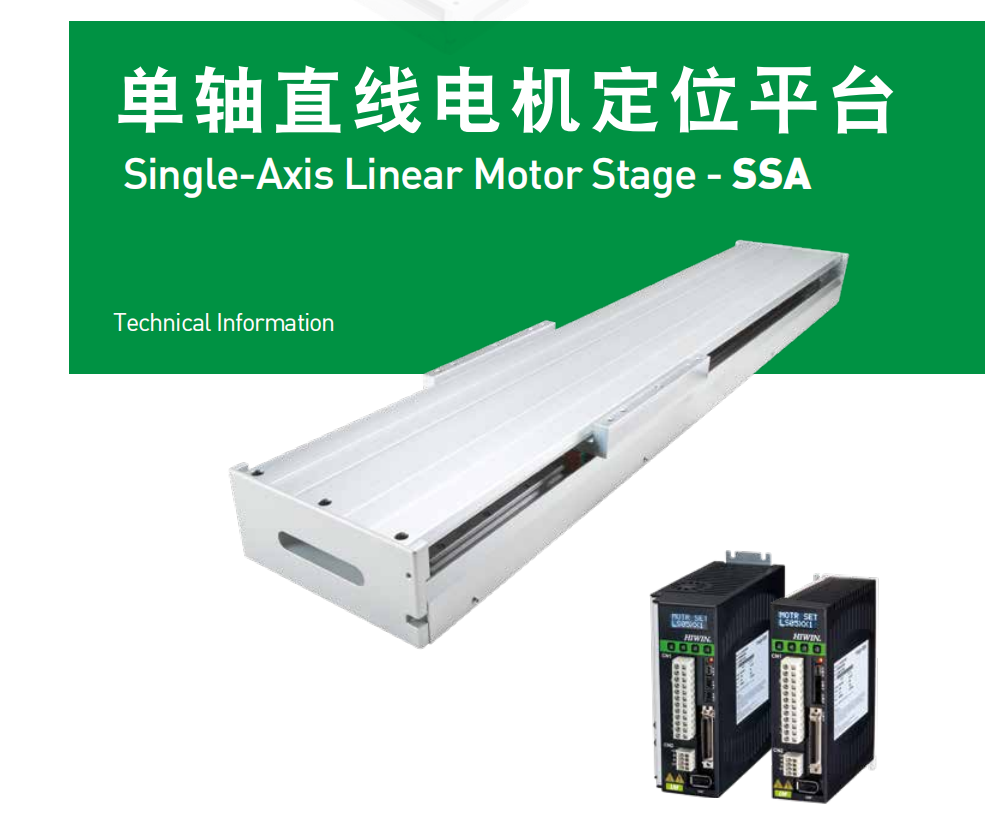

直线电机定位平台
直线电机定位平台
大银提供多样化的定位平台，如单轴、X-Y双轴、桥式、龙门及X-Y-Z三轴直交机器人，以满足各种自动化应用的需求。多样化的定位平台已广泛应用在各个技术领域，如光学检测、雷射加工、胶材涂布、金属加工及其他自动化生产设备。丰富的规格及快速客制化的能力，能充分满足客户大量生产、缩短产品开发时程及严格使用环境等高规格的要求。
单轴定位平台：标准
HIWIN标准单轴定位平台提供快速、精确的定位，而线性马达直接驱动更可达到长行程的应用，若有防尘保护的需求，还有金属外盖以及防尘护套的选搭。
SSA单轴定位平台最大速度5000mm/s
LMC单轴定位平台空载最大加速度50m/s2
LMSA单轴定位平台 空载最大加速度30m/s2
NPS单轴定位平台奈米级伺服跳动

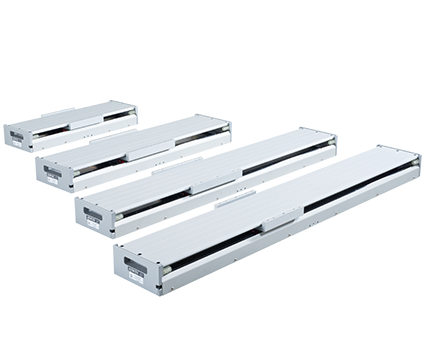

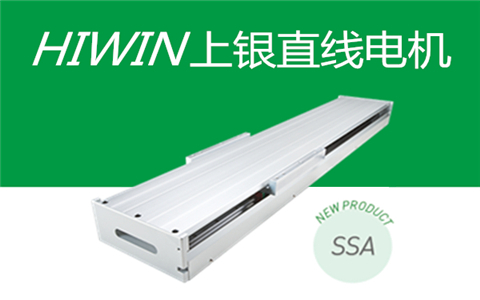

SSA系列
HIWIN标准单轴定位平台提供快速、精确的定位，而线性马达直接驱动更可达到长行程的应用，若有防尘保护的需求，还有金属外盖以及防尘护套的选搭。
SSA特性说明
交期短
使用简单
高CP值
内含畅销机种驱动器
高加速度和速度，达到螺杆达不到的快速移动
可以支援长行程
可以做支援复数动子
铝挤底座：铝挤素材一体成形
上盖板：保护机台内部，高安全
端盖板：把手设计，好搬运
SSA直线电机应用产业：自动化，电子产业，半导体业，包装业
SSA有80.100.136 和180和200宽度系列
直线电机形式铁心式LMSA和无铁心U型LMC
最大速度5000mm/s
高解析度0.1μm
最佳重现精度±0.1μm
有效行程200mm-2700mm
↵ 上银直线电机单轴定位平台：
內部结构说明
铁心式线马平台
●大推力密度线性马达俱有限空间内推力最大化,适合高动态响应
●高品质磁铁俱有耐温高\稳定佳优势。
●搭配E1驱动器速度涟波补偿功能可达到1%(10mm/s)以下之速度误差表现。
上银直线电机单轴定位平台：LMSSA-136S100-1-1300
直线电机应用实例：
①3C自动化 AOI： 点对点快速移动 高重现精度±1um 搭配HIWIN驱动器达到真龙门同动功能
②晶圆搬运自动化： 多动子匀速运动，确保晶圆行走稳定。
③高速取放装置：多动子高响应运动，大幅增加产能及稳定品质。
④高速检测/量测设备：透过龙门双驱达到快速精确定位效果。
⑤高效组装/点胶多工位自动化：多动子同步工作，大幅增加产能及空间利用率。
⑥锂电池行业： 高密封性 防止激光造成粉尘异物入侵 高加减速 追随误差≤0.02mm迭片 更有效率
⑦SMT高速贴片机：整体尺寸小 双工位更显效率 高加速度≧3.5G 快速整定≤10ms
⑧长行程喷绘机：大负载 速度≧ 3m/s 加速度≧2G 搭配HIWIN驱动器达到匀速段速度波动优化

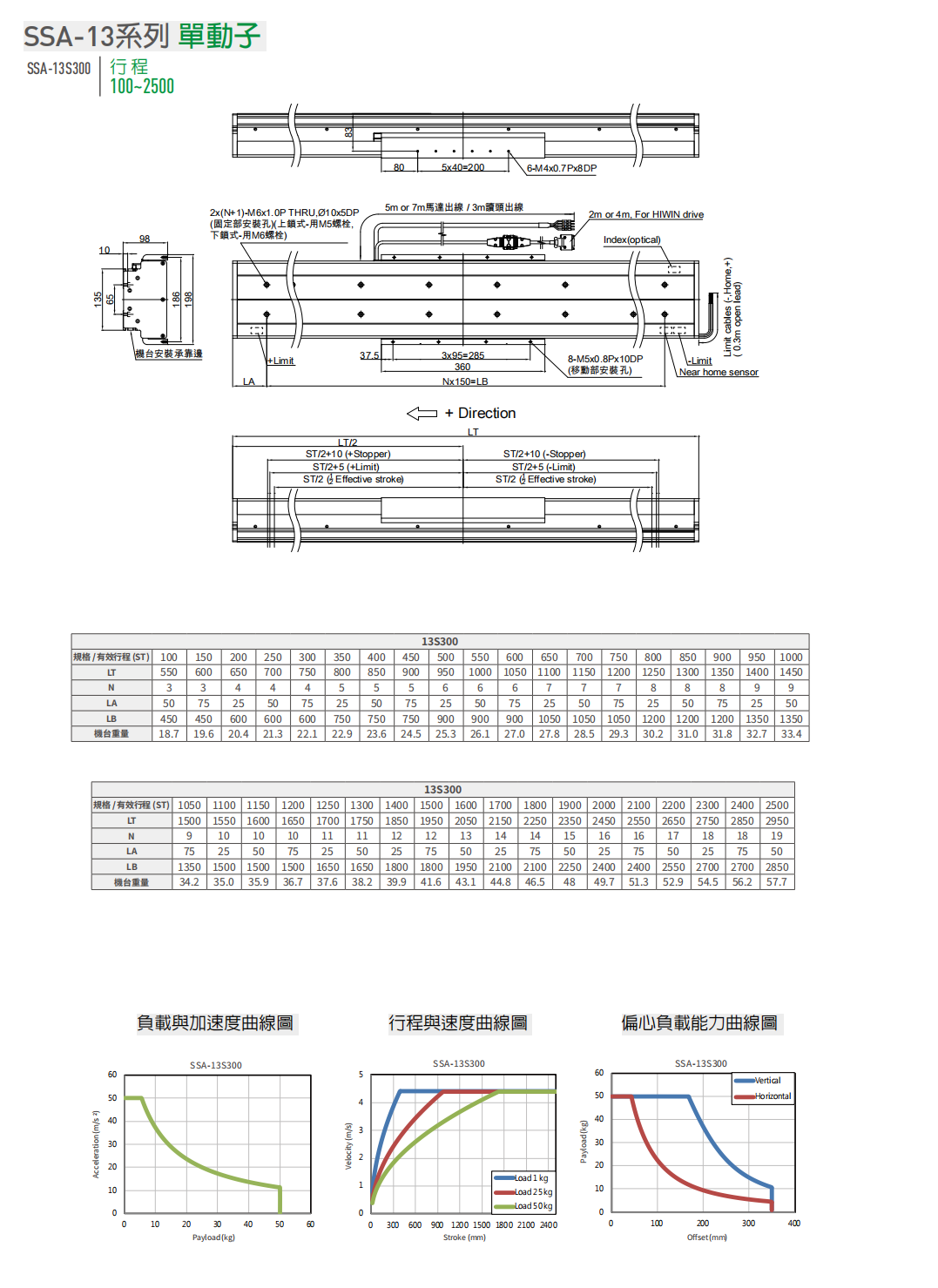

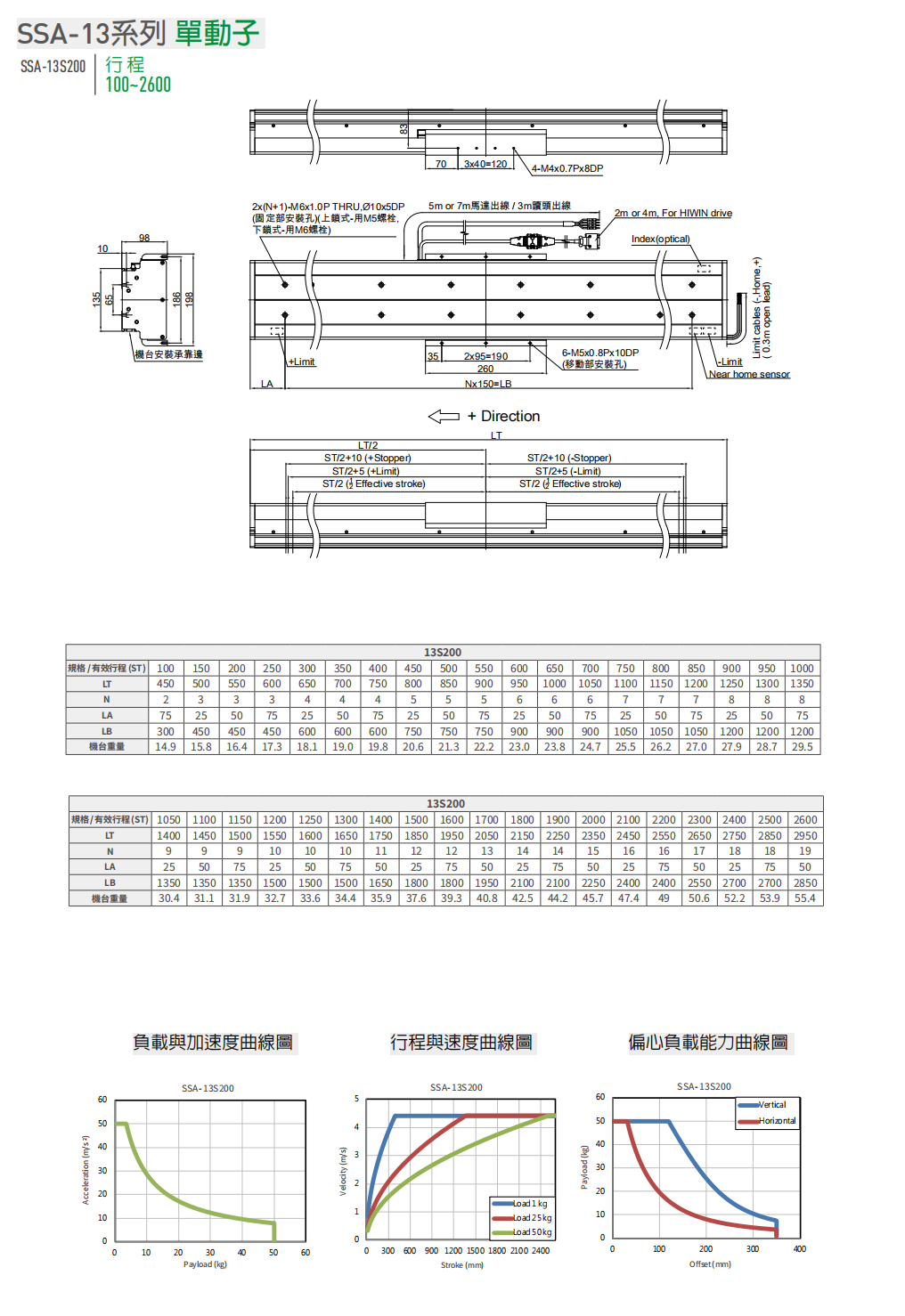

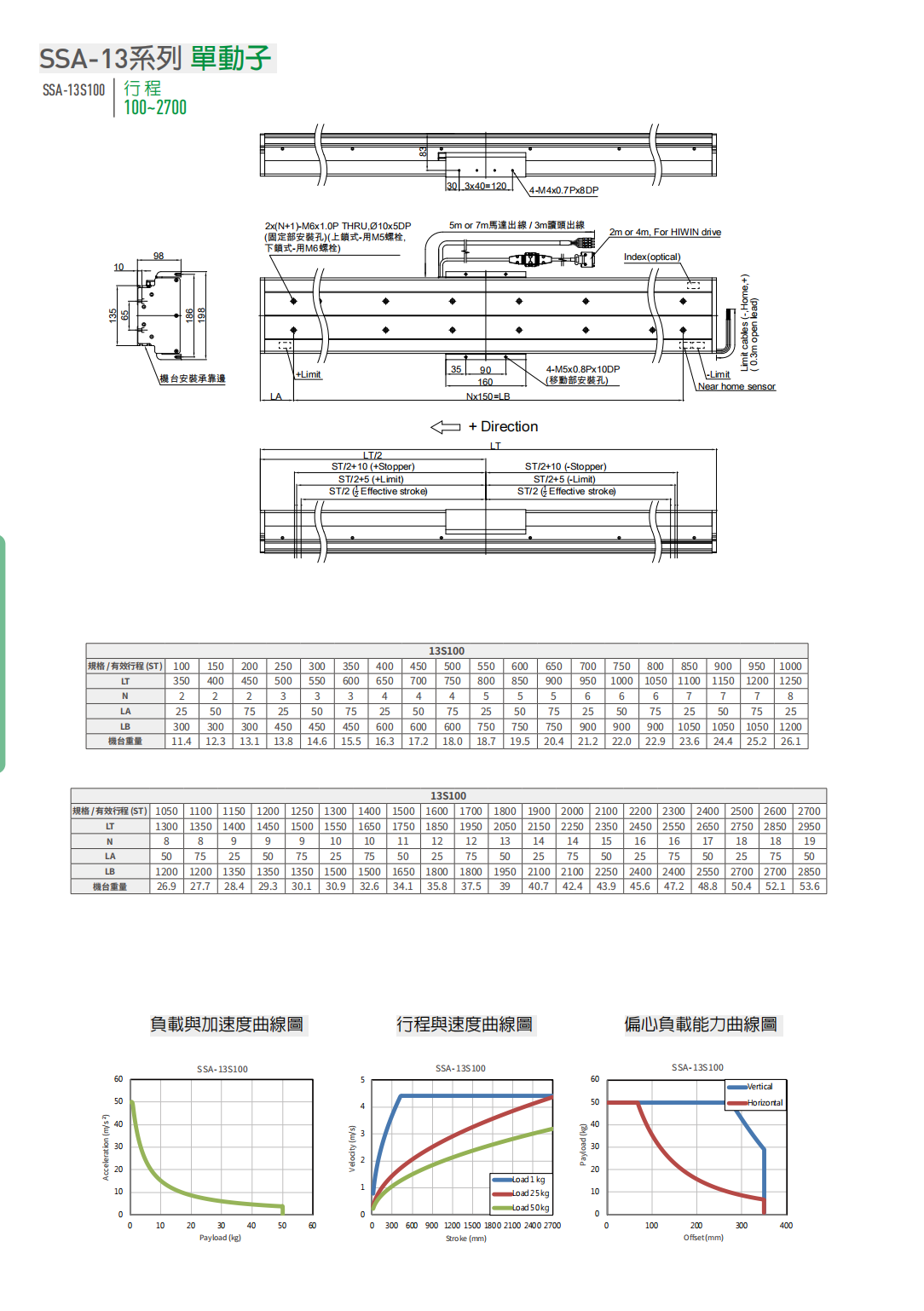

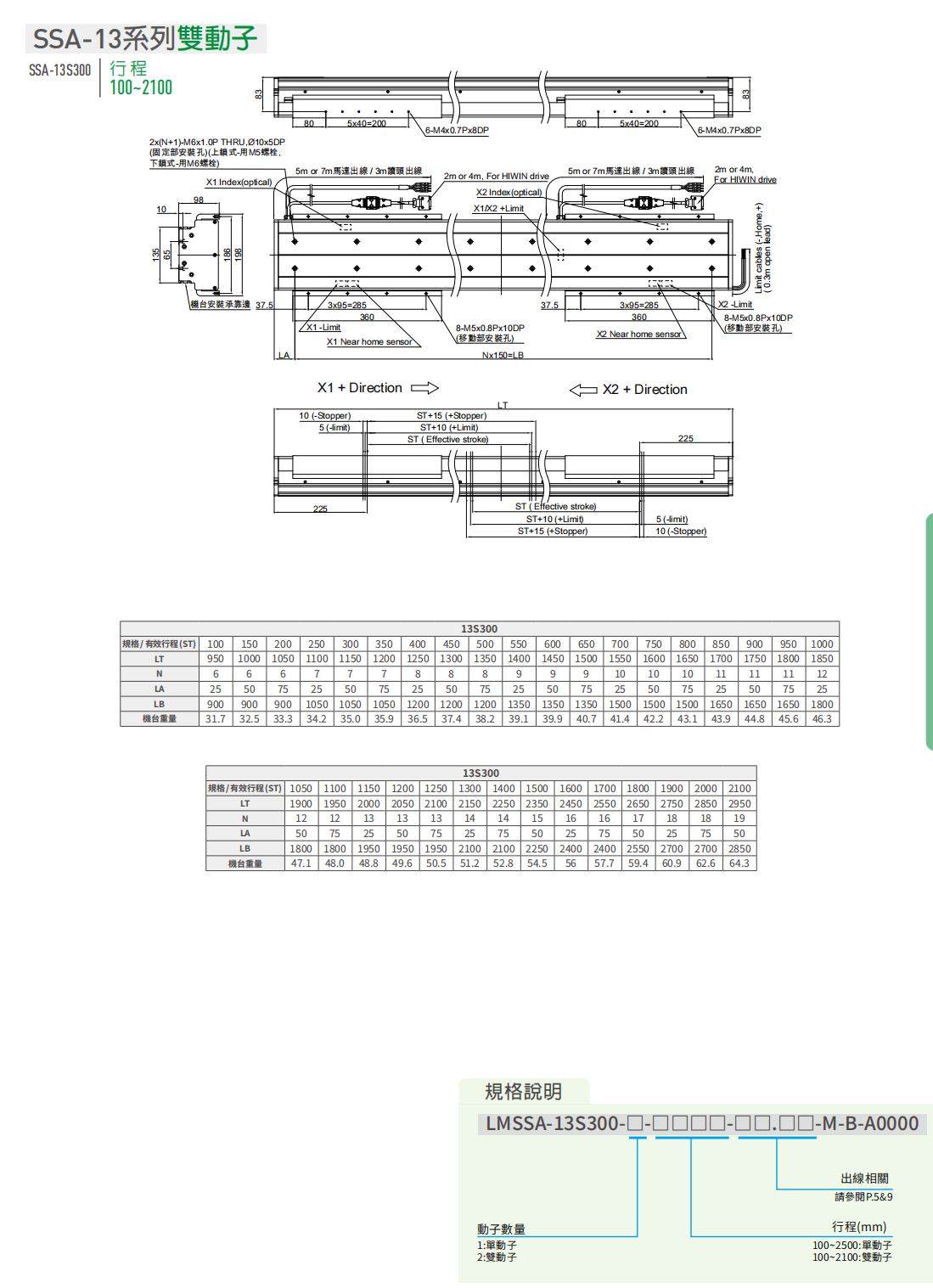

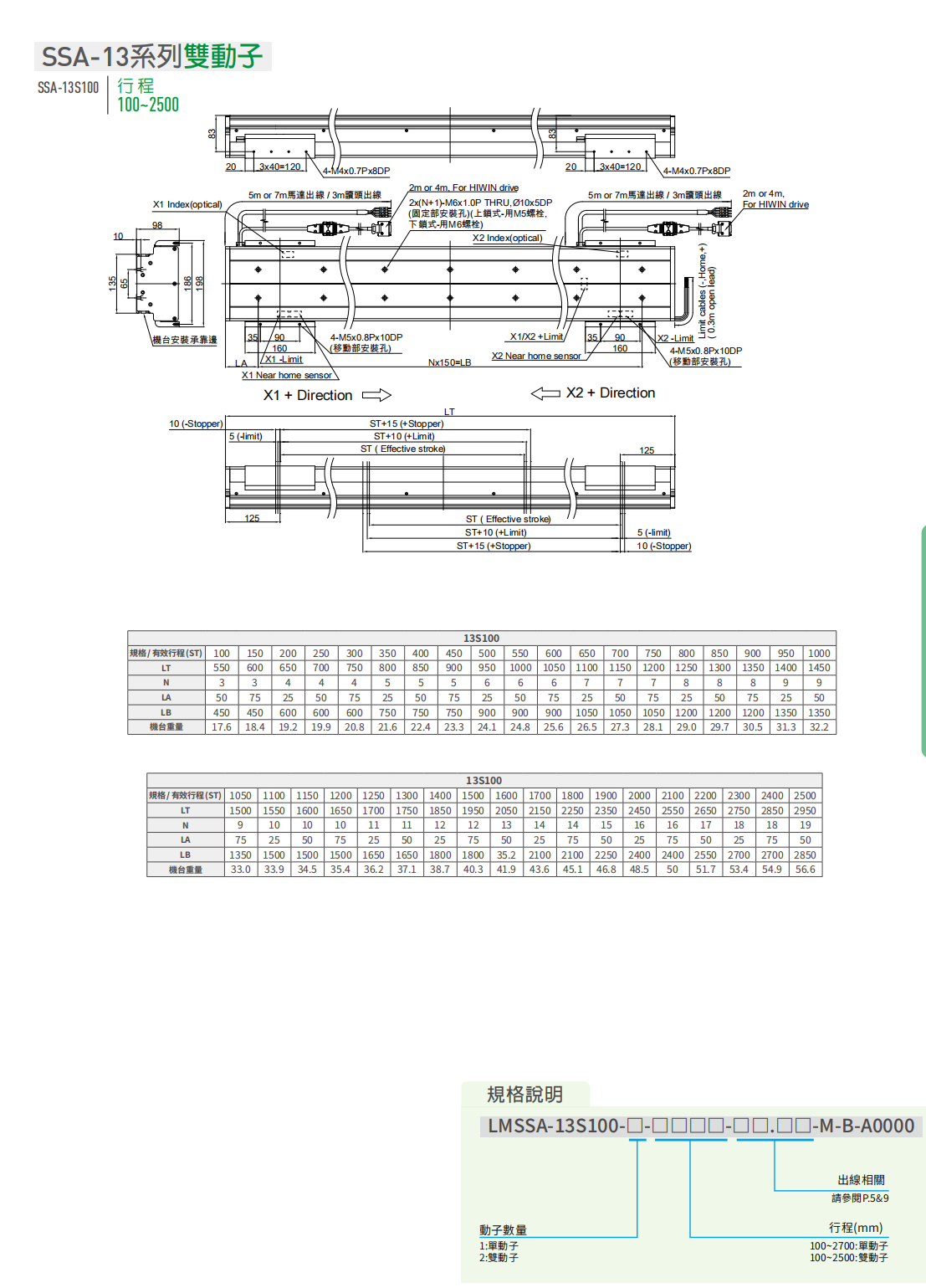

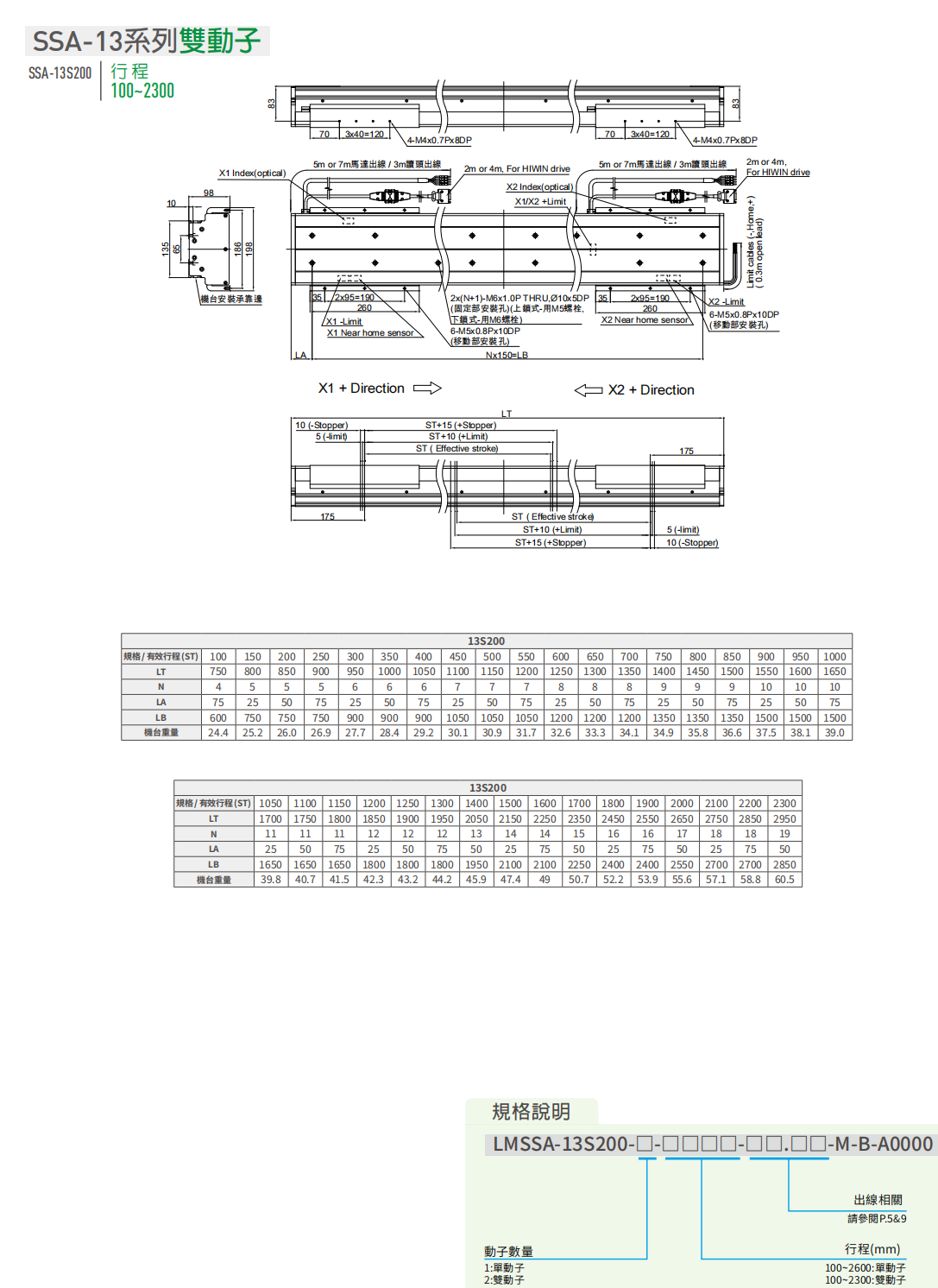

SSA系列型号:
內部结构说明
铁心式线马平台
●大推力密度线性马达俱有限空间内推力最大化,适合高动态响应
●高品质磁铁俱有耐温高\稳定佳优势。
●搭配E1驱动器速度涟波补偿功能可达到1%(10mm/s)以下之速度误差表现。
无铁心式线马平台
● 无铁心式动子惯量低，适合慢速扫描/量测应用。
● 双层高品质磁铁搭配磁路优化设计，磁场强度更集中。
单轴直线电机平台
推力增加33%、最快交期3天 密封性更佳
直线电机平台+ E1高性能驱动器=速度涟波<1% @250mm/s
找电机角移动量<15um @50kg
上银直线电机单轴定位平台：LMSSA-136S100-1-1300
●复数动子提高生产效率
●搭配霍尔编码器更经济实惠
●搭配HIWIN驱动器更显优异表现
黑银双色选择
结构增强不怕重负载、密封性佳
HIWIN单轴直线电机平台具业界同级最窄宽度、最大推力高密封性适用于class 1000环境搭配E1高效能驱动器可实现低速度链波、免调适真龙门门双驱同动等特性。适合应用于高加减速高精度之点对点运动，龙门]双驱运动及曲线连续扫描运动。
SSA直线电机形式铁心式LMSA和无铁心U型LMC
● 无铁心式动子惯量低，适合慢速扫描/量测应用。
● 双层高品质磁铁搭配磁路优化设计，磁场强度更集中。
单轴直线电机平台
推力增加33%、最快交期3天 密封性更佳
直线电机平台+ E1高性能驱动器=速度涟波<1% @250mm/s
找电机角移动量<15um @50kg
上银直线电机单轴定位平台：LMSSA-136S100-1-1300
●复数动子提高生产效率
●搭配霍尔编码器更经济实惠
●搭配HIWIN驱动器更显优异表现
黑银双色选择
结构增强不怕重负载、密封性佳
HIWIN单轴直线电机平台具业界同级最窄宽度、最大推力高密封性适用于class 1000环境搭配E1高效能驱动器可实现低速度链波、免调适真龙门门双驱同动等特性。适合应用于高加减速高精度之点对点运动，龙门]双驱运动及曲线连续扫描运动。
SSA直线电机形式铁心式LMSA和无铁心U型LMC
最窄底部宽度80mm
最大瞬间推力2048N
最大速度5m/s
最大加速度10G
最佳重现精度+/-1um
有效行程200mm-2700mm
●高推力 ： 同级别最高推力 ●窄边宽 ：同级别最窄底座
●高刚性结构：高乘载荷重 ●低速度涟波：补偿后速度涟波≦1%@250mm/s
●优异的龙控制 ：仅透过两台驱动器联机即可做真龙门控制
●追随误差小： 加减速，追随误差≤0.02mm
最大瞬间推力2048N
最大速度5m/s
最大加速度10G
最佳重现精度+/-1um
有效行程200mm-2700mm
●高推力 ： 同级别最高推力 ●窄边宽 ：同级别最窄底座
●高刚性结构：高乘载荷重 ●低速度涟波：补偿后速度涟波≦1%@250mm/s
●优异的龙控制 ：仅透过两台驱动器联机即可做真龙门控制
●追随误差小： 加减速，追随误差≤0.02mm
上银直线电机单轴定位平台：LMSSA-136S100-1-1300
直线电机应用实例：
①3C自动化 AOI： 点对点快速移动 高重现精度±1um 搭配HIWIN驱动器达到真龙门同动功能
②晶圆搬运自动化： 多动子匀速运动，确保晶圆行走稳定。
③高速取放装置：多动子高响应运动，大幅增加产能及稳定品质。
④高速检测/量测设备：透过龙门双驱达到快速精确定位效果。
⑤高效组装/点胶多工位自动化：多动子同步工作，大幅增加产能及空间利用率。
⑥锂电池行业： 高密封性 防止激光造成粉尘异物入侵 高加减速 追随误差≤0.02mm迭片 更有效率
⑦SMT高速贴片机：整体尺寸小 双工位更显效率 高加速度≧3.5G 快速整定≤10ms
⑧长行程喷绘机：大负载 速度≧ 3m/s 加速度≧2G 搭配HIWIN驱动器达到匀速段速度波动优化
SSA系列型号:
铁心式.100N推力， 铁心式.200N推力， 铁心式.300N推力， 铁心式.500N推力，
LMSSA-136S100-1-50， LMSSA-136S200-1-50， LMSSA-136S300-1-50， LMSSA-136S500-1-50，
LMSSA-136S100-1-100， LMSSA-136S200-1-100， LMSSA-136S300-1-100， LMSSA-136S500-1-100，
LMSSA-136S100-1-150， LMSSA-136S200-1-150， LMSSA-136S300-1-150， LMSSA-136S500-1-150，
LMSSA-136S100-1-200， LMSSA-136S200-1-200， LMSSA-136S300-1-200， LMSSA-136S500-1-200，
LMSSA-136S100-1-250， LMSSA-136S200-1-250， LMSSA-136S300-1-250， LMSSA-136S500-1-250，
LMSSA-136S100-1-300， LMSSA-136S200-1-300， LMSSA-136S300-1-300， LMSSA-136S500-1-300，
LMSSA-136S100-1-350， LMSSA-136S200-1-350， LMSSA-136S300-1-350， LMSSA-136S500-1-350，
LMSSA-136S100-1-400， LMSSA-136S200-1-400， LMSSA-136S300-1-400， LMSSA-136S500-1-400，
LMSSA-136S100-1-450， LMSSA-136S200-1-450， LMSSA-136S300-1-450， LMSSA-136S500-1-450，
LMSSA-136S100-1-500， LMSSA-136S200-1-500， LMSSA-136S300-1-500， LMSSA-136S500-1-500，
LMSSA-136S100-1-550， LMSSA-136S200-1-550， LMSSA-136S300-1-550， LMSSA-136S500-1-550，
LMSSA-136S100-1-600， LMSSA-136S200-1-600， LMSSA-136S300-1-600， LMSSA-136S500-1-600，
LMSSA-136S100-1-650， LMSSA-136S200-1-650， LMSSA-136S300-1-650， LMSSA-136S500-1-650，
LMSSA-136S100-1-700， LMSSA-136S200-1-700， LMSSA-136S300-1-700， LMSSA-136S500-1-700，
LMSSA-136S100-1-750， LMSSA-136S200-1-750， LMSSA-136S300-1-750， LMSSA-136S500-1-750，
LMSSA-136S100-1-800， LMSSA-136S200-1-800， LMSSA-136S300-1-800， LMSSA-136S500-1-800，
LMSSA-136S100-1-850， LMSSA-136S200-1-850， LMSSA-136S300-1-850， LMSSA-136S500-1-850，
LMSSA-136S100-1-900， LMSSA-136S200-1-900， LMSSA-136S300-1-900， LMSSA-136S500-1-900，
LMSSA-136S100-1-950， LMSSA-136S200-1-950， LMSSA-136S300-1-950， LMSSA-136S500-1-950，
LMSSA-136S100-1-1000， LMSSA-136S200-1-1000， LMSSA-136S300-1-1000， LMSSA-136S500-1-1000，
LMSSA-136S100-1-1050， LMSSA-136S200-1-1050， LMSSA-136S300-1-1050， LMSSA-136S500-1-1050，
LMSSA-136S100-1-1100， LMSSA-136S200-1-1100， LMSSA-136S300-1-1100， LMSSA-136S500-1-1100，
LMSSA-136S100-1-1150， LMSSA-136S200-1-1150， LMSSA-136S300-1-1150， LMSSA-136S500-1-1150，
LMSSA-136S100-1-1200， LMSSA-136S200-1-1200， LMSSA-136S300-1-1200， LMSSA-136S500-1-1200，
LMSSA-136S100-1-1250， LMSSA-136S200-1-1250， LMSSA-136S300-1-1250， LMSSA-136S500-1-1250，
LMSSA-136S100-1-1300， LMSSA-136S200-1-1300， LMSSA-136S300-1-1300， LMSSA-136S500-1-1300，
无铁心式.100N推力， 无铁心式.200N推力， 无铁心式.300N推力， 无铁心式.500N推力，
LMSSA-136C100-1-50， LMSSA-136C200-1-50， LMSSA-136C300-1-50， LMSSA-136C500-1-50，
LMSSA-136C100-1-100， LMSSA-136C200-1-100， LMSSA-136C300-1-100， LMSSA-136C500-1-100，
LMSSA-136C100-1-150， LMSSA-136C200-1-150， LMSSA-136C300-1-150， LMSSA-136C500-1-150，
LMSSA-136C100-1-200， LMSSA-136C200-1-200， LMSSA-136C300-1-200， LMSSA-136C500-1-200，
LMSSA-136C100-1-250， LMSSA-136C200-1-250， LMSSA-136C300-1-250， LMSSA-136C500-1-250，
LMSSA-136C100-1-300， LMSSA-136C200-1-300， LMSSA-136C300-1-300， LMSSA-136C500-1-300，
LMSSA-136C100-1-350， LMSSA-136C200-1-350， LMSSA-136C300-1-350， LMSSA-136C500-1-350，
LMSSA-136C100-1-400， LMSSA-136C200-1-400， LMSSA-136C300-1-400， LMSSA-136C500-1-400，
LMSSA-136C100-1-450， LMSSA-136C200-1-450， LMSSA-136C300-1-450， LMSSA-136C500-1-450，
LMSSA-136C100-1-500， LMSSA-136C200-1-500， LMSSA-136C300-1-500， LMSSA-136C500-1-500，
LMSSA-136C100-1-550， LMSSA-136C200-1-550， LMSSA-136C300-1-550， LMSSA-136C500-1-550，
LMSSA-136C100-1-600， LMSSA-136C200-1-600， LMSSA-136C300-1-600， LMSSA-136C500-1-600，
LMSSA-136C100-1-650， LMSSA-136C200-1-650， LMSSA-136C300-1-650， LMSSA-136C500-1-650，
LMSSA-136C100-1-700， LMSSA-136C200-1-700， LMSSA-136C300-1-700， LMSSA-136C500-1-700，
LMSSA-136C100-1-750， LMSSA-136C200-1-750， LMSSA-136C300-1-750， LMSSA-136C500-1-750，
LMSSA-136C100-1-800， LMSSA-136C200-1-800， LMSSA-136C300-1-800， LMSSA-136C500-1-800，
LMSSA-136C100-1-850， LMSSA-136C200-1-850， LMSSA-136C300-1-850， LMSSA-136C500-1-850，
LMSSA-136C100-1-900， LMSSA-136C200-1-900， LMSSA-136C300-1-900， LMSSA-136C500-1-900，
LMSSA-136C100-1-950， LMSSA-136C200-1-950， LMSSA-136C300-1-950， LMSSA-136C500-1-950，
LMSSA-136C100-1-1000， LMSSA-136C200-1-1000， LMSSA-136C300-1-1000， LMSSA-136C500-1-1000，
LMSSA-136C100-1-1050， LMSSA-136C200-1-1050， LMSSA-136C300-1-1050， LMSSA-136C500-1-1050，
LMSSA-136C100-1-1100， LMSSA-136C200-1-1100， LMSSA-136C300-1-1100， LMSSA-136C500-1-1100，
LMSSA-136C100-1-1150， LMSSA-136C200-1-1150， LMSSA-136C300-1-1150， LMSSA-136C500-1-1150，
LMSSA-136C100-1-1200， LMSSA-136C200-1-1200， LMSSA-136C300-1-1200， LMSSA-136C500-1-1200，
LMSSA-136C100-1-1250， LMSSA-136C200-1-1250， LMSSA-136C300-1-1250， LMSSA-136C500-1-1250，
LMSSA-136C100-1-1300， LMSSA-136C200-1-1300， LMSSA-136C300-1-1300， LMSSA-136C500-1-1300，
LMSSA-136S100-1-50， LMSSA-136S200-1-50， LMSSA-136S300-1-50， LMSSA-136S500-1-50，
LMSSA-136S100-1-100， LMSSA-136S200-1-100， LMSSA-136S300-1-100， LMSSA-136S500-1-100，
LMSSA-136S100-1-150， LMSSA-136S200-1-150， LMSSA-136S300-1-150， LMSSA-136S500-1-150，
LMSSA-136S100-1-200， LMSSA-136S200-1-200， LMSSA-136S300-1-200， LMSSA-136S500-1-200，
LMSSA-136S100-1-250， LMSSA-136S200-1-250， LMSSA-136S300-1-250， LMSSA-136S500-1-250，
LMSSA-136S100-1-300， LMSSA-136S200-1-300， LMSSA-136S300-1-300， LMSSA-136S500-1-300，
LMSSA-136S100-1-350， LMSSA-136S200-1-350， LMSSA-136S300-1-350， LMSSA-136S500-1-350，
LMSSA-136S100-1-400， LMSSA-136S200-1-400， LMSSA-136S300-1-400， LMSSA-136S500-1-400，
LMSSA-136S100-1-450， LMSSA-136S200-1-450， LMSSA-136S300-1-450， LMSSA-136S500-1-450，
LMSSA-136S100-1-500， LMSSA-136S200-1-500， LMSSA-136S300-1-500， LMSSA-136S500-1-500，
LMSSA-136S100-1-550， LMSSA-136S200-1-550， LMSSA-136S300-1-550， LMSSA-136S500-1-550，
LMSSA-136S100-1-600， LMSSA-136S200-1-600， LMSSA-136S300-1-600， LMSSA-136S500-1-600，
LMSSA-136S100-1-650， LMSSA-136S200-1-650， LMSSA-136S300-1-650， LMSSA-136S500-1-650，
LMSSA-136S100-1-700， LMSSA-136S200-1-700， LMSSA-136S300-1-700， LMSSA-136S500-1-700，
LMSSA-136S100-1-750， LMSSA-136S200-1-750， LMSSA-136S300-1-750， LMSSA-136S500-1-750，
LMSSA-136S100-1-800， LMSSA-136S200-1-800， LMSSA-136S300-1-800， LMSSA-136S500-1-800，
LMSSA-136S100-1-850， LMSSA-136S200-1-850， LMSSA-136S300-1-850， LMSSA-136S500-1-850，
LMSSA-136S100-1-900， LMSSA-136S200-1-900， LMSSA-136S300-1-900， LMSSA-136S500-1-900，
LMSSA-136S100-1-950， LMSSA-136S200-1-950， LMSSA-136S300-1-950， LMSSA-136S500-1-950，
LMSSA-136S100-1-1000， LMSSA-136S200-1-1000， LMSSA-136S300-1-1000， LMSSA-136S500-1-1000，
LMSSA-136S100-1-1050， LMSSA-136S200-1-1050， LMSSA-136S300-1-1050， LMSSA-136S500-1-1050，
LMSSA-136S100-1-1100， LMSSA-136S200-1-1100， LMSSA-136S300-1-1100， LMSSA-136S500-1-1100，
LMSSA-136S100-1-1150， LMSSA-136S200-1-1150， LMSSA-136S300-1-1150， LMSSA-136S500-1-1150，
LMSSA-136S100-1-1200， LMSSA-136S200-1-1200， LMSSA-136S300-1-1200， LMSSA-136S500-1-1200，
LMSSA-136S100-1-1250， LMSSA-136S200-1-1250， LMSSA-136S300-1-1250， LMSSA-136S500-1-1250，
LMSSA-136S100-1-1300， LMSSA-136S200-1-1300， LMSSA-136S300-1-1300， LMSSA-136S500-1-1300，
无铁心式.100N推力， 无铁心式.200N推力， 无铁心式.300N推力， 无铁心式.500N推力，
LMSSA-136C100-1-50， LMSSA-136C200-1-50， LMSSA-136C300-1-50， LMSSA-136C500-1-50，
LMSSA-136C100-1-100， LMSSA-136C200-1-100， LMSSA-136C300-1-100， LMSSA-136C500-1-100，
LMSSA-136C100-1-150， LMSSA-136C200-1-150， LMSSA-136C300-1-150， LMSSA-136C500-1-150，
LMSSA-136C100-1-200， LMSSA-136C200-1-200， LMSSA-136C300-1-200， LMSSA-136C500-1-200，
LMSSA-136C100-1-250， LMSSA-136C200-1-250， LMSSA-136C300-1-250， LMSSA-136C500-1-250，
LMSSA-136C100-1-300， LMSSA-136C200-1-300， LMSSA-136C300-1-300， LMSSA-136C500-1-300，
LMSSA-136C100-1-350， LMSSA-136C200-1-350， LMSSA-136C300-1-350， LMSSA-136C500-1-350，
LMSSA-136C100-1-400， LMSSA-136C200-1-400， LMSSA-136C300-1-400， LMSSA-136C500-1-400，
LMSSA-136C100-1-450， LMSSA-136C200-1-450， LMSSA-136C300-1-450， LMSSA-136C500-1-450，
LMSSA-136C100-1-500， LMSSA-136C200-1-500， LMSSA-136C300-1-500， LMSSA-136C500-1-500，
LMSSA-136C100-1-550， LMSSA-136C200-1-550， LMSSA-136C300-1-550， LMSSA-136C500-1-550，
LMSSA-136C100-1-600， LMSSA-136C200-1-600， LMSSA-136C300-1-600， LMSSA-136C500-1-600，
LMSSA-136C100-1-650， LMSSA-136C200-1-650， LMSSA-136C300-1-650， LMSSA-136C500-1-650，
LMSSA-136C100-1-700， LMSSA-136C200-1-700， LMSSA-136C300-1-700， LMSSA-136C500-1-700，
LMSSA-136C100-1-750， LMSSA-136C200-1-750， LMSSA-136C300-1-750， LMSSA-136C500-1-750，
LMSSA-136C100-1-800， LMSSA-136C200-1-800， LMSSA-136C300-1-800， LMSSA-136C500-1-800，
LMSSA-136C100-1-850， LMSSA-136C200-1-850， LMSSA-136C300-1-850， LMSSA-136C500-1-850，
LMSSA-136C100-1-900， LMSSA-136C200-1-900， LMSSA-136C300-1-900， LMSSA-136C500-1-900，
LMSSA-136C100-1-950， LMSSA-136C200-1-950， LMSSA-136C300-1-950， LMSSA-136C500-1-950，
LMSSA-136C100-1-1000， LMSSA-136C200-1-1000， LMSSA-136C300-1-1000， LMSSA-136C500-1-1000，
LMSSA-136C100-1-1050， LMSSA-136C200-1-1050， LMSSA-136C300-1-1050， LMSSA-136C500-1-1050，
LMSSA-136C100-1-1100， LMSSA-136C200-1-1100， LMSSA-136C300-1-1100， LMSSA-136C500-1-1100，
LMSSA-136C100-1-1150， LMSSA-136C200-1-1150， LMSSA-136C300-1-1150， LMSSA-136C500-1-1150，
LMSSA-136C100-1-1200， LMSSA-136C200-1-1200， LMSSA-136C300-1-1200， LMSSA-136C500-1-1200，
LMSSA-136C100-1-1250， LMSSA-136C200-1-1250， LMSSA-136C300-1-1250， LMSSA-136C500-1-1250，
LMSSA-136C100-1-1300， LMSSA-136C200-1-1300， LMSSA-136C300-1-1300， LMSSA-136C500-1-1300，
