RG系列

产品名称：上银直线导轨RGH35CA
产品型号：RGH四方型
产品规格：RGH35CA 标准型 RGH35HA 加长型

详细说明

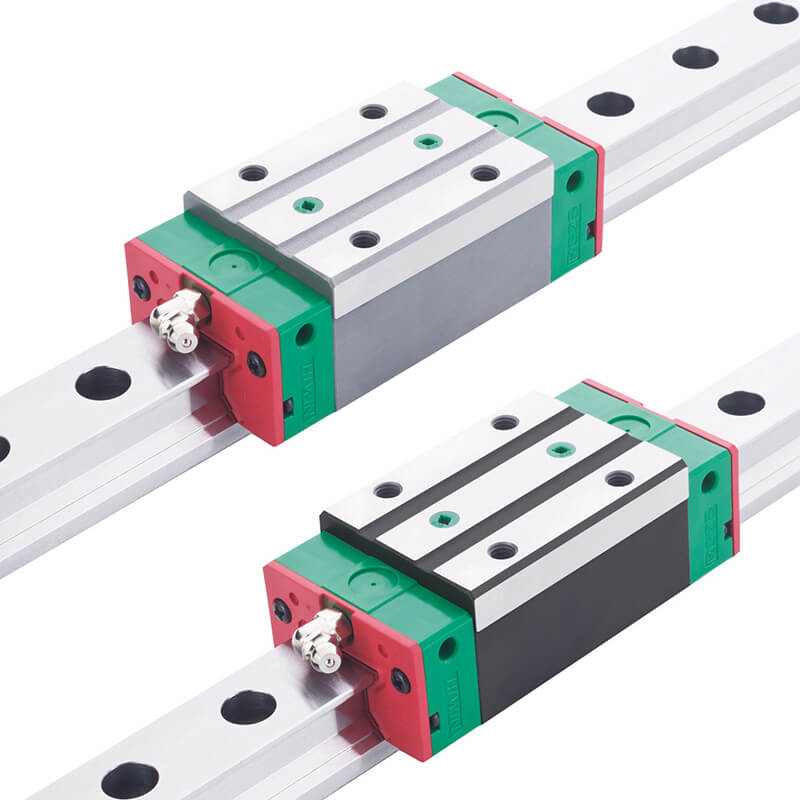

HIWIN RG 系列滚柱式直线导轨

特征

RG系列以滚柱型滚动体取代了钢珠，为实现超高刚性与超重负荷能力而设计；透过滚动体与滑轨与滑块的线接触方式，让滚动体在承受高负荷时仅仅形成微量的弹性变形，更藉由45度的接触角度的设计，让整体直线导轨达到四方向等高刚性、等高负荷能力的特性表现。透过超高刚性的实现，可大幅提升加工精度，达到高精度的要求；由于超重负荷的特性，进而延长直线导轨的使用寿命。

应用

自动化设备、重型搬运设备、CNC加工机、重切削加工机、CNC磨床、射出成型机、放电加工机、大型龙门机床、高刚性与重负荷需求的工作机械

产品规格说明

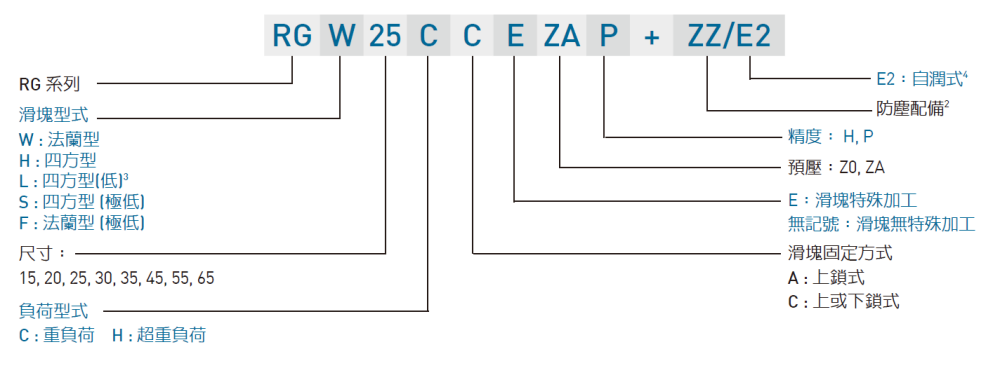

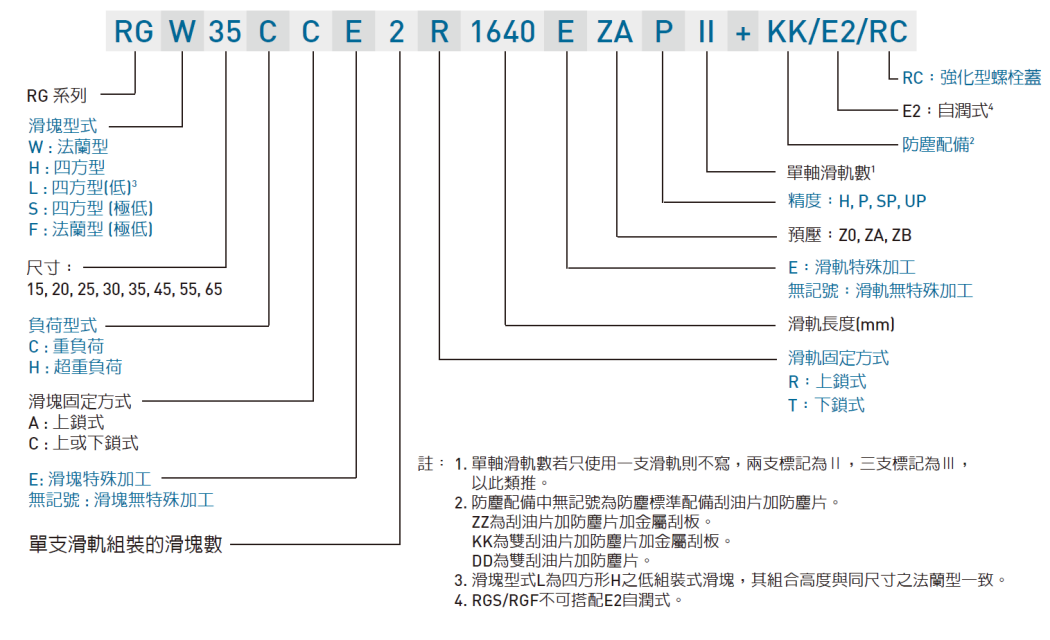

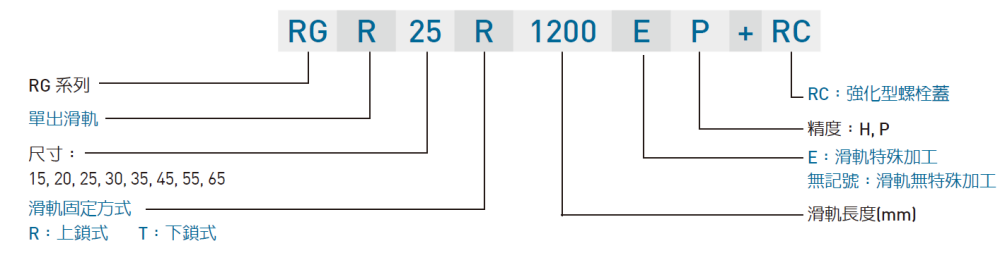

RG系列分为非互换性及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单独互换使用，较便利，但其组合精度无法达到非互换性型之超精密级以上的精度，不过由于HIWIN互换性型之组合精度目前已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项便利的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。

RG系列直线导轨特点

(1) 最佳化设计
RG系列直线导轨的回流模组可确保滚柱弄滚动体可顺畅地进行无限循环接触方式，并利用选进有限元素法进行结构应力分析，求出滑块与导轨结构的最佳化设计。

(2) 四方向皆具有超高刚性
RG系列直线导轨以滚柱滚动体取代了滚珠，借由滚柱与导轨与滑块的线接触方式，滚柱在承受高负载时仅仅形成微量的弹性变形，不仅可大幅提升直线导轨的刚性值，更能维持高精度的加工。

(3) 四方向皆具有超重力负载能力
RG系列直线导轨采用DB（45-45度）组合，能承受上下和左右方向的负荷，让直线导轨具有超高负载能力。在相同工作负荷的要求下，RG线轨相较于滚珠型线轨可有较小的体积，即可均匀承受高负载。

(4)延长寿命
RG系列直线导轨是以IS0规范（IS014728-1)为基准来制定基本动额定负荷，该基本动额定负荷以额定寿命100公里计算之。直线导轨的寿命会因实际承受工作负荷而不同，滚柱型直线导轨的寿命计算可依选用直线导轨的基本动额定负载用工作负荷推算出使用寿命。
