HG系列

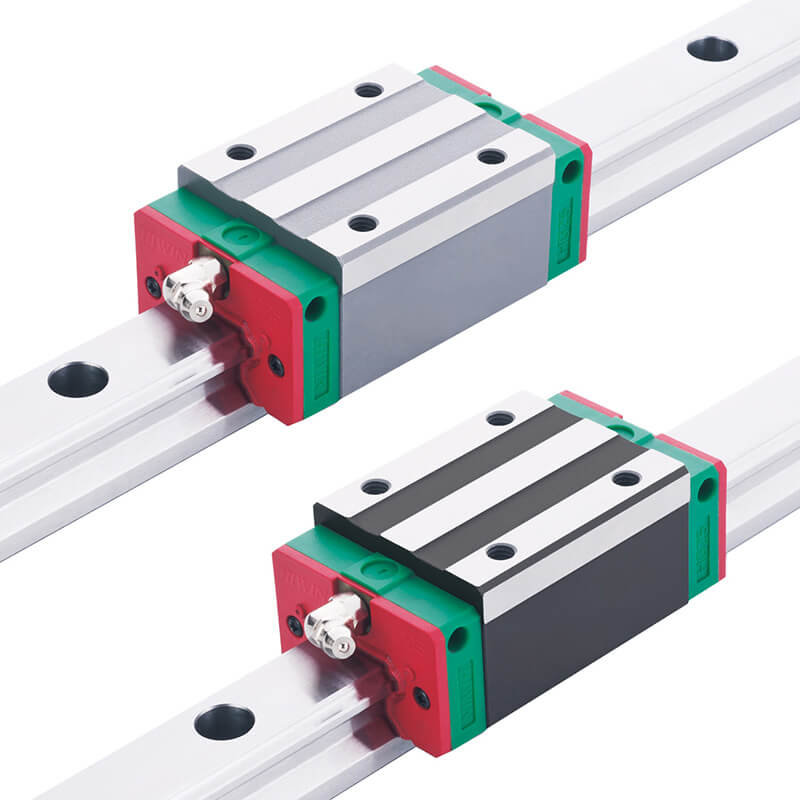

产品名称：上银直线导轨HGH15CA
产品型号：HGH四方型
产品规格：HGH15CA标准型

详细说明

HIWIN HG 系列滚珠式直线导轨

特征

HG系列直线导轨，为四列式单圆弧牙型接触直线导轨，同时整合优化结构设计之重负荷精密直线导轨，相较于其他之直线导轨提升了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的要求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，HG系列直线导轨，即为基于此理念开发之产品。

应用于
机械加工中心、射出机、工具机、冲床、精密加工机、自动化装置、重型切削机床、运输设备、大理石切割机、量测仪器、磨床

产品规格

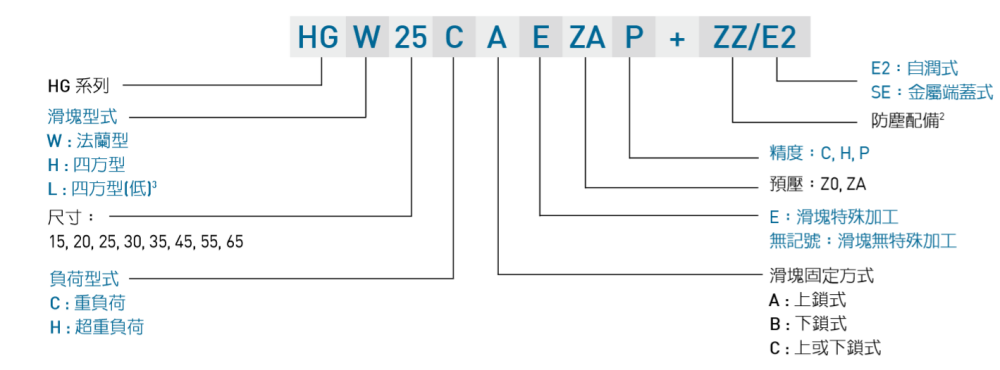

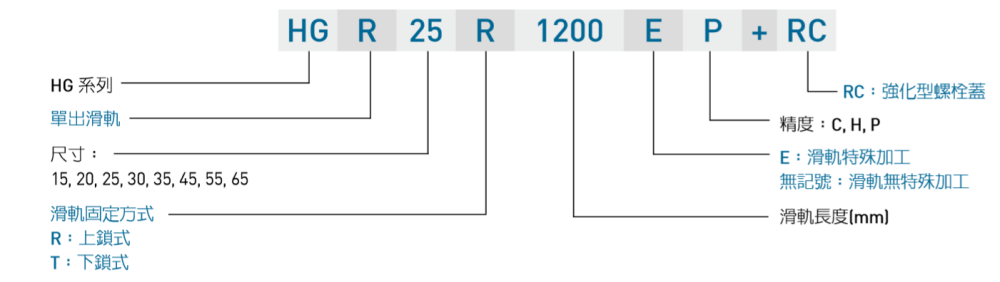

HG系列分为非互换性及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之超高精度，不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求，互换性型之组合精度目前已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项很好的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。

HG系列直线导轨特点

(1) 自動調心能力
來自圓弧溝槽的DF(45°-45°)組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而得到高精度穩定的平滑運動。

(2) 具有互換性
由於對生產製造精度嚴格管控，直線導軌尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，
因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。

(3) 所有方向皆具有高剛性
運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和
左右方向的負荷；在必要時更可施加預壓以提高剛性。
