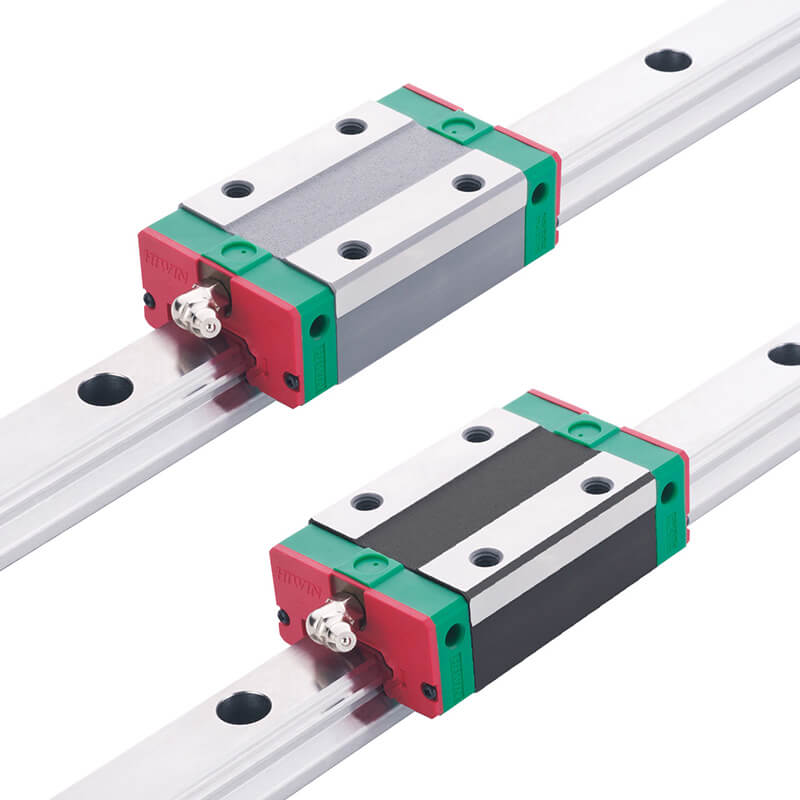

EG系列-----低组装弄滚珠线性滑轨

型号规格 EGH四方型 EGW法兰型号

（1）EGH15CA EGH15SA EGH20CA EGH20SA EGH25CA EGH25SA

EGH30CA EGH30SA EGH35CA EGH35SA

（2）EGW15CA EGW15SA EGW20CA EGW20SA EGW25CA EGW25SA

EGW30CA EGW30SA EGW35CA EGW35SA

（3）EGW15CB EGW15SB EGW20CB EGW20SB EGW25CB EGW25SB

EGW30CB EGW30SB EGW35CB EGW35SB

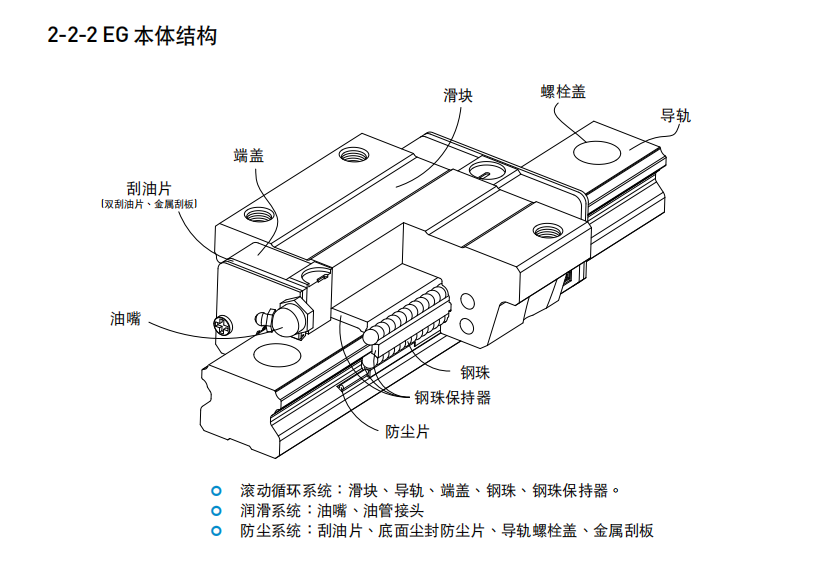

系列直线导轨特點

EG系列使用四列钢珠承受负荷設計，使其具备高剛性、高負荷的特性，同时具备四方向等负载特色、及自动调心的功能，可吸收安裝面的裝配誤差，得

到高精度的訴求；加上降低組合高度及縮短滑块长度，非常适合高速自動化产业机械及空間要求的小型设备使用。滑块上设有钢珠保持器以防止钢珠脫

落，此设计不但方便客戶安裝直线导轨，当取下滑块时亦不會有钢珠脫落的情形发生，且在精度允許下具备互換性。

产品規格說明

EG系列分为非互換性及互換性型兩种直线导轨，兩者規格尺寸相同，主要差异点在于互換性型之滑块、导轨可单独互換使用，较便利，但其組合精度无

法达到非互換性型之超精密級以上的精度，不过由于HIWIN互換性型之組合精度目前已达到一定的水准，对不需配對安裝直线导轨的客戶而言，是一項

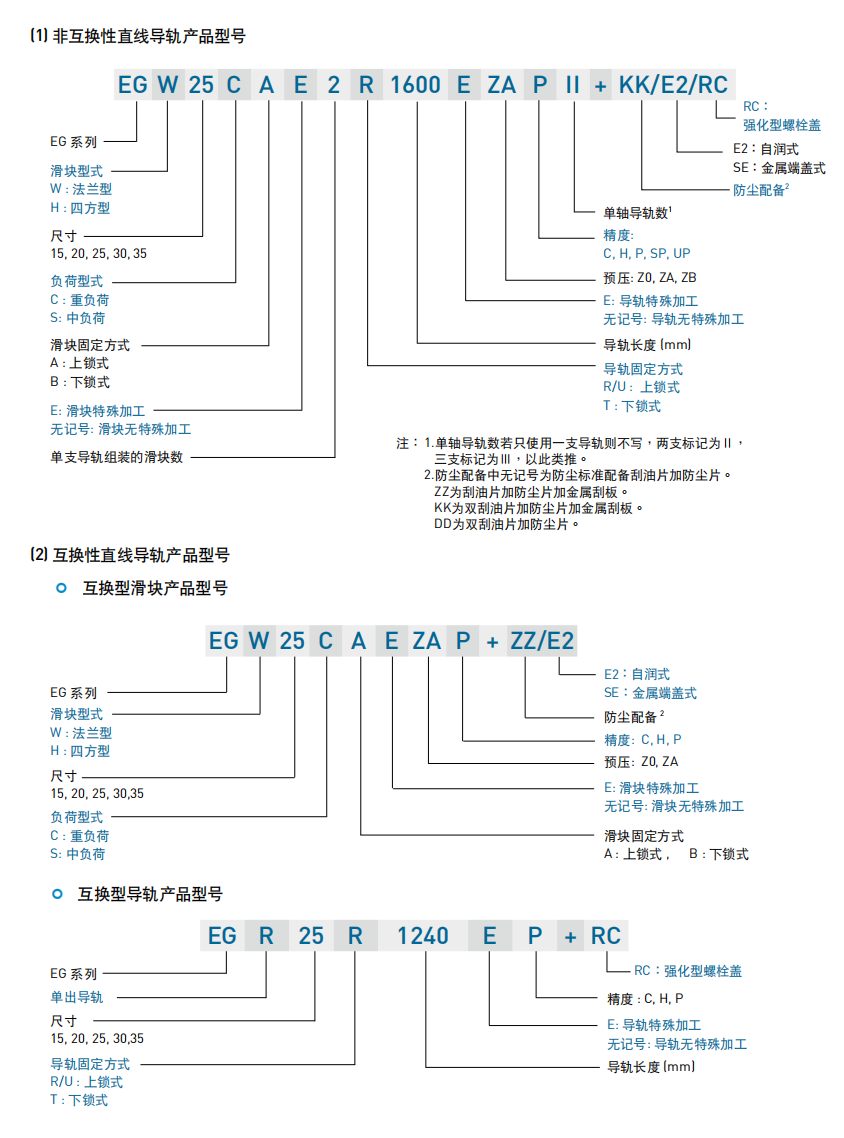

便利的选择。直线导轨的产品規格型号主要标明直线导轨尺寸、型式、精度等級、預压等規格要求，以利订货时双方对产品的确认

EG 系列型式
(1) 滑块型式

HIWIN提供法兰型及四方型兩种直线导轨。

(2) 导轨型式
除了一般上锁式螺栓孔导轨外，HIWIN亦提供下锁式螺丝孔导轨，方便客戶安裝使用。

5 精度等級
EG系列直線导轨的精度，分为普通、高、精密、超精密、超高精密級共五級，客戶可依设备精度需求选用精度。

6 預壓力
(1) 預壓力定义

預压力是預先給与钢珠负荷力，亦即加大钢珠直径，利用钢珠与珠道之间负向间隙給与預压，此举能提高直线导轨的剛性及消除间隙；提高預压力可增

加直线导軌剛性。但小規格建议异用轻預压以下預压，以避免因預壓选用过重降低其使用寿命。

(2) 預压等級

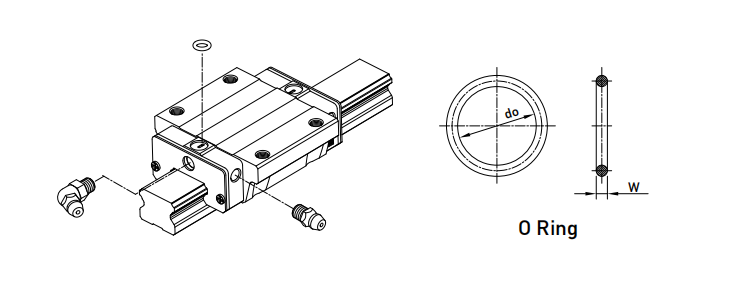

EG 系列直线导轨提供三种标准預压，可依据用途选择适当預压力。油嘴位置依客戶需要在滑块前端或后端裝上油嘴以供手動打油，EG系列特別在端盖側

边預留側油孔位置安裝油嘴(一般為直油嘴)，提供側向打油，側向打油的位置建议在非側基准边，但若有特殊需要亦可放在側基准边。客戶如有上述側向

打油需求请与我們联络。EG系列在端盖頂端亦預留上油孔位置，客戶若欲从端盖上方供油，須使用直徑0.8mm的金属针以預热的方式，在指定位置將上

油孔穿通，再將密封环安裝于凹处即可，避免使用锁头穿通上油孔，碎屑有汙染油道的危險。使用接管方式自動供潤滑油脂之直线导轨，則可依連接管型式選用安裝油管接頭。

润滑頻率
每运行100km，或每3至6個月确认一次油脂。

(2) 润滑油
建议使用油黏滯力約為32~150cSt之润滑油润滑直线导轨，客戶可先跟我們说明需要使用油润滑，出貨之后直线导轨將不會对入润滑油脂。

防尘配备
(1) 标准防尘配备代码

若有下列防尘配备需求時，请于产品型号后面加注代码。

(2)防尘配備說明

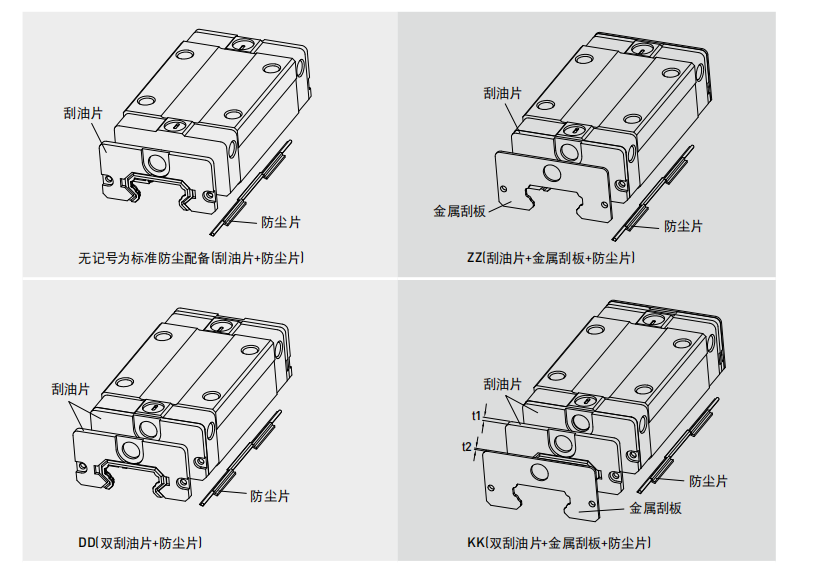

● 刮油片及底部防尘片
阻止加工铁屑或尘粒进入滑块里面，破坏珠道表面而降低直线导轨寿命。

● 双层刮油片
加倍刮屑效果，即使在重切削加工环境中，异物完全被排除于滑块外。

● 金属刮板
可隔离高溫铁屑或加工火花，并排除大体积杂质。
