CG系列

产品名称：CG系列-抗扭矩形滚珠直线导轨
产品型号：CG系列
产品规格：CGH 四方型 CGW 法兰型

详细说明

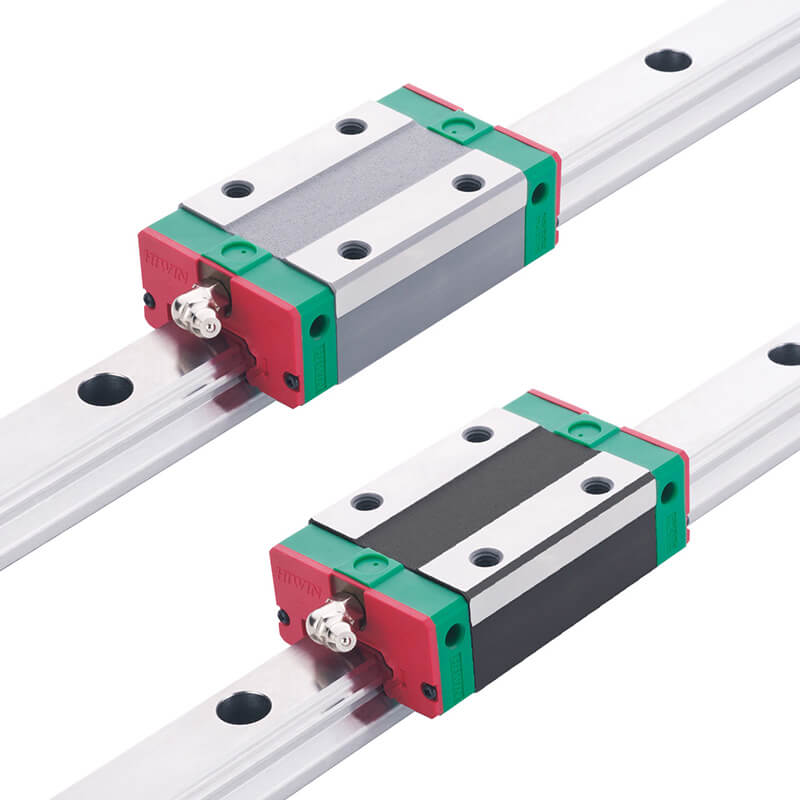

HIWIN CG 系列抗扭矩型滚珠直线导轨

CG系列―抗扭矩型滾珠直線導軌

CG系列為四列式圓弧牙型接觸直線導軌，具備高剛性、高負荷、高扭轉阻抗的特性，同時具備四方向等負載特色該規格可搭配最新導軌防塵配件。

CG 系列直線導軌特點

(1) 高抗扭矩能力

來自圓弧溝槽的DB(45-45)組合，相較於DF 構型有更長的抗扭矩力臂(A1＞A)，並具有承受上下和左右方向負荷的能力，適合有力矩需求的場合使用

(2) 優化迴流

一體化迴流系統設計，大幅提升滑塊順暢度。

(3) 更佳的防護能力

採用金屬刮板為標準配件，提升滑塊防護力。

(4) 可搭配導軌防塵配件

軌道可選配使用特殊不銹鋼帶，取代導軌螺栓蓋(標配)，適合高防塵需求場合。

(5) 短行程潤滑

專利潤滑設計，適合短行程使用。

產品規格說明

CG系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可單出互換使用，較便利，但其組合精度無

法達到非互換性型之超高精度，不過由於HIWIN在製造上有良好的尺寸控制及嚴格的品質要求，互換性型之組合精度目前已達到一定的水準，對不需配

對安裝直線導軌的客戶而言，是一項很好的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙

方對產品的確認

型号尺寸

（1）CG-H （四方型超重负荷）

CGH15CA CGH20CA CGH20HA CGH25CA CGH25HA CGH30CA

CGH30HA CGH35CA CGH35HA CGH45CA CGH45HA

(2)CG-W (法兰型超重负荷）

CGH15CC CGH20CC CGH20HC CGH25CC CGH25HC CGH30CC

CGH30HC CGH35CC CGH35HC CGH45CC CGH45HC
